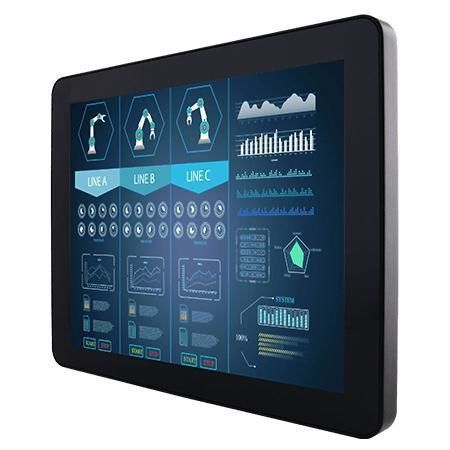

感应电容显示器 R10L100-GST2

PCAP电容式触摸屏多点触摸屏式工业

概述
Winmate R10L100-GST2 是一款面向苛刻工况的 10.4 英寸工业 PCAP 触控显示器。产品采用无边框铝制前面板、前面板 IP65 防护、M12 防水连接器及无风扇设计，适用于多尘或潮湿环境的稳定运行。

主要特性

• 10.4" 1024 x 768 分辨率
• 投射电容式多点触控 (PCAP)
• 前面板 IP65 防尘防水
• M12 防水连接器（电源 / I/O）
• 窄边框铝制设计并采用光学贴合
• 无风扇散热设计
• 符合 MIL-STD-810F/G 抗震动抗冲击要求

工业应用优势

• 平整易清洁的表面可减少维护时间，适合有卫生要求的应用场景
• 密封结构与 M12 连接器可减少灰尘与水分侵入，提高可靠性
• 无风扇设计避免灰尘循环，延长设备寿命
• 宽工作温湿度范围，便于多种场景部署
• 支持 VESA / 面板安装，便于集成到设备与控制柜

认证

• IP65
• CE
• FCC
• 符合 MIL-STD-810F/G 振动/冲击 标准

技术规格

• Display：Size: 10.4 inches; Touch / Glass: Projected Capacitive Multi Touch Screen; Resolution: 1024 x 768; Panel Brightness: 350 nits; Contrast Ratio: 1000:1; View Angles: 88,88,88,88; Display Color: 16.2M Colors; Active Area: 210.4 x 157.8 mm
• Environment：Operating Humidity: 10% to 95% RH; Operating Temperature: -15 °C to 55 °C; Storage Temperature: -30 °C to 60 °C; Shock: 40 g for 11 ms; Vibration: 1.48 / 1.90 / 2.24 g rms for XYZ, 5-500 Hz; IP rating: IP65 (Dustproof and Waterproof)
• Certification：CE, FCC; Compliant with MIL-STD-810F/G for vibration / shock
• IO Ports：USB Port: 1 x USB for Touch Screen; Video: 1 x VGA
• Mechanical：Dimension: 252.41 x 197.8 x 43 mm; Mounting: VESA Mount / Panel Mount; Enclosure: Metal (aluminum die-cast); Cooling System: Fanless Design
• Accessory：Quick Start Guide (Hardcopy); AC Adapter (For 7'' Display only); M12 Power Cable (Not Supplied with 7'' Display); VGA Cable; USB for Touch Cable; I/O Protective Cap x 3
• Power：Power Rating: 9-36V DC (M12 type)
• Control：Buttons: 5 Keys — -, +, Power, Esc, Enter
