1.应用

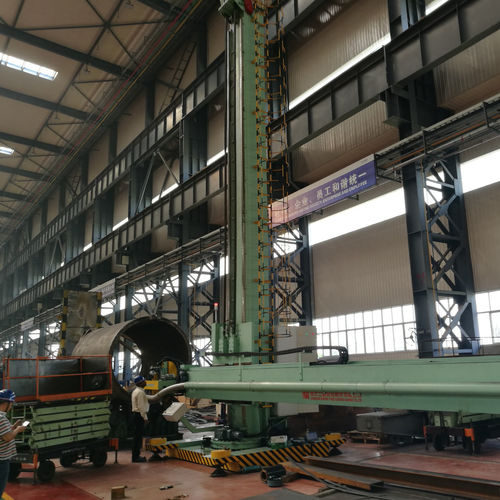

2M58ZSM7.5×6用于锅炉、压力容器及相关容器的内/外周缝、纵缝、包缝的磨削和凿毛。
2.系统配置及技术数据(请参考以下图表及图片)
2.1.系统配置
由ZSM7.5×6十字机械手、MW-1300多功能砂轮及砂带头、SG*5.0除尘系统、气动控制系统及相关电子系统组成。
2.2.主要技术数据。
适宜的工件尺寸
SN - 项目 - 数据
1-各压力段/板最大长度--≤4000mm。
2-压力容器的外径-800~6000mm。
3-最小凿口内径(带除尘系统)-1800mm(打磨内纵缝焊缝2400mm)。
4-最小磨削内径(带除尘系统)-1800mm(磨削内纵缝2400mm)。
5-适合的工件材质--低合金钢、高合金钢、不锈钢和碳钢。
机械师
1 - 从磨头和凿头到地面的最小高度 - 900mm。
2 - 侧梁提升高度 - 7500毫米
3-垂直移动最大速度(变频控制)-100~1000mm/min。
4-侧梁行程-6000毫米
5-横向移动最大速度(变频控制)-100~1000mm/min。
6 - 柱子旋转可用度--±180°。
7 - 柱子旋转速度 - 12°/分钟
8-侧梁挠度-2.0毫米/米
---
