NTC热敏电阻

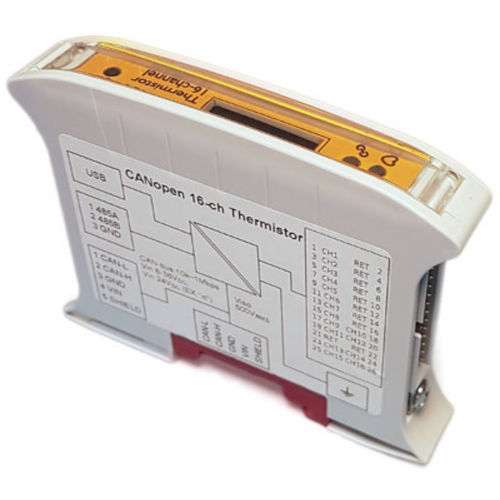

我们需要一个CAN总线连接的16通道温度感应接口，用于电路板的功能测试应用。特别是要监测带有主动平衡器的OGS电池板的反激式转换器中的MOSFET温度。由于没有找到这样的接口，我们开始设计一个快速的设计来执行这个任务。这很快升级为一个真正的产品设计；这个用于16个热敏电阻的CANopen®接口。 请注意，这个设备并不是特别针对高精度的应用，主要是因为这并不适合低成本的NTC热敏电阻传感器的能力。相反，该设备能够使用低成本的传感器扩大温度监测。例如，用于监测电机、轴承、冷却系统等。 功能 测量16个标准NTC热敏电阻（通常为10kΩ）。 采样率100Hz，低至1/60Hz CANopen®现场总线，通用I/O模块配置文件CiA 401 Modbus RS485现场总线 通过CANopen配置，或通过micro-USB端口使用PC应用配置 有可能使用具有特定信号处理功能的定制固件 规格 24位delta-sigma模拟数字转换器 自动变化的激励源10µA-1mA，最大3.3V OLED显示屏显示所有16个温度读数（°C或°F） 传感器输入与CAN总线电隔离（不相互隔离） 用于通用I/O模块的CANopen®设备配置文件(CiA 401) 支持LSS节点ID分配和Fastscan（CiA 305）。 支持10kbps和1Mbps之间的自动比特率检测(CiA 801) CAN-FD "就绪"（还没有主动支持FD数据量，但可以容忍总线上的FD流量）。
