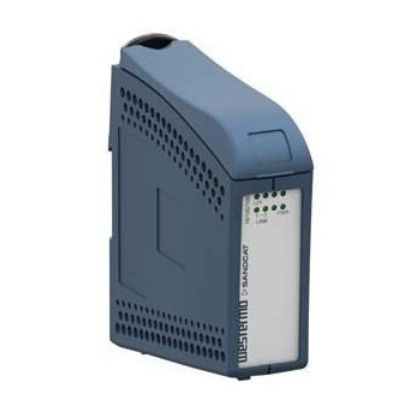

协议变换器 SandCat-MC-3502-F1G-T1G-LV

速度媒体温度

规格（摘要）

• 千兆或快速以太网自动协商
• 对工业以太网协议透明
• 带一体式夹具的专用DIN导轨外壳

诊断与遗留连接

• 端口镜像功能
• 诊断LED
• 用于在旧设备上锁定端口参数的DIP开关

为工业应用而设计

• 双路电源输入
• 独特的三重隔离（tri-galvanic isolation）
• 完善的行业认证

描述
SandCat-3000系列由工业级非管理型千兆交换机和SandCat-MC-3502-F1G-T1G-LV媒体转换器组成，针对当前和未来的工业数据网络应用开发。该系列在工业现场、海事及轨旁等苛刻环境中提供可靠的连接，支持802.1Q长帧和标准工业以太网协议。
SandCat-MC-3502-F1G-T1G-LV适用于具有9.6至57.6 VDC双电源输入的工业应用。独特的三重隔离在端口、电源与机箱屏蔽之间提供隔离，避免接地回路电流。IP21等级允许在可能出现凝结水的场所安装。
仅采用工业级元件以实现高MTBF和长使用寿命。无活动部件设计可在-40至+70 °C的宽温范围内工作。该系列已通过严格的EMC、隔离、振动和冲击测试，适用于重工业、轨旁和海事环境。
Link fault forward功能将介质故障的指示转发到相连端口，使SandCat-MC-3502-F1G-T1G-LV可用于弹性网络结构。通过在一端口提供端口镜像，可使用网络分析仪监测通过设备的数据流，从而简化网络诊断。DIP开关可锁定端口速率与流控，以兼容不支持自动协商的旧以太网设备。

技术参数 / 规格

• 型号: SandCat-MC-3502-F1G-T1G-LV（SandCat-3000系列）
• 类型: 工业以太网媒体转换器
• 端口: 1 × RJ-45 10/100/1000 Mbit/s
• 光口: 1 × SFP 100/1000 Mbit/s
• 电源（型号）: 12–48 VDC
• 电源（系列）: 双路 9.6–57.6 VDC
• 工作温度: -40 至 +70 °C
• 附加功能: link fault forward、端口镜像、用于锁定速率/流控的DIP开关
• 隔离: 端口、电源与机箱屏蔽之间的三重隔离
• 外壳: 专用DIN导轨外壳，带一体式夹具，IP21
• 认证: 满足工业环境的EMC、隔离、振动和冲击等认证
