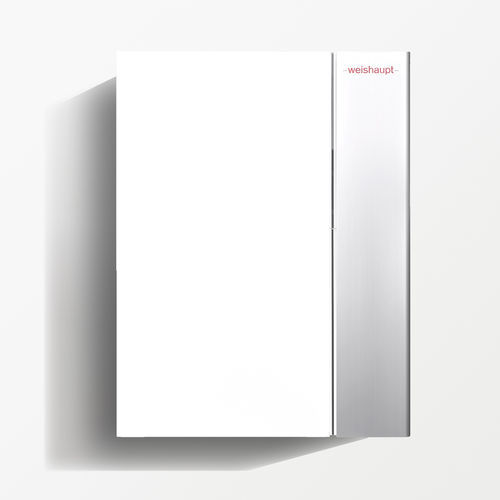

热水锅炉 WTC-GW/GB series

天然气氢气冷凝式

概述
Weishaupt Thermo Condens® WTC-GW/GB 系列壁挂式冷凝锅炉为住宅和商用场所设计，具有体积小、效率高的特点。适用于约500 m²及以上建筑的采暖。最多可将八台锅炉级联（GW）安装，以实现高达800 kW的总功率。该产品结合了功率、效率、模块化、先进控制及现代监控装置。

主要特点 / 产品优势

• 铝‑硅合金换热器经优化设计，传热效率高，具备抗腐蚀和防结垢保护。
• 宽广的调节范围（最大可达1:8），即使在低负荷时也能保持燃烧器连续运行。
• 自校准 SCOT 系统可适应不同气源质量，并允许使用体积含氢量高达20%的混合气。
• 操作直观：“旋转‑按压”式控制，配备集成 LAN 接口并可连接 WEM 门户进行远程控制。
• 通过风机转速调节实现低噪声运行。
• 结构紧凑，重量轻：支持壁挂安装（例如 100 kW ≈ 95 kg）；可选安装底架以实现落地或级联安装。

安装与维护

• 可根据可用空间和现有配置选择壁挂或落地安装。
• 提供安装底架以便集成各类连接（供回水管路、燃气供给、冷凝水收集器、烟气排放）。
• 宽阔的检修通道与检修口，便于日常维护与检修作业。

表格 - 型号与数据（主要摘录）
Model | Minimum burner output Qc | Maximum burner output Qc | Fuels | Efficiency Eta100 (PCI) | Efficiency Eta30 (PCI) | Energy class | Label scale | Width | Depth | Height | Weight
WTC-GW 45-B H-0 | 6,9 kW | 45,2 kW | Gaz naturel E/H, Gaz naturel LL, Gaz liquéfié P | 98,5 % | 109,3 % | A | A+++ - D | 640,0 mm | 500,0 mm | 792,0 mm | 77,000 kg
WTC-GW 60-B H-0 | 6,9 kW | 60,1 kW | Gaz naturel E/H, Gaz naturel LL, Gaz liquéfié P | 98,3 % | 109,4 % | A | A+++ - D | 640,0 mm | 500,0 mm | 792,0 mm | 77,000 kg
WTC-GW 70-A | 13,4 kW | 70,8 kW | Gaz naturel E/H, Gaz naturel LL, Gaz liquéfié P | 100,6 % | 109,9 % | A | A+++ - D | 640,0 mm | 600,0 mm | 792,0 mm | 95,000 kg
WTC-GW 80-A | 13,4 kW | 77,0 kW | Gaz naturel E/H, Gaz naturel LL | 99,6 % | 109,9 % | A | (valeur non indiquée) | 640,0 mm | 600,0 mm | 792,0 mm | 95,000 kg
WTC-GW 100-A | 13,4 kW | 94,0 kW | Gaz naturel E/H, Gaz naturel LL | 99,1 % | 109,7 % | A | (valeur non indiquée) | 640,0 mm | 600,0 mm | 792,0 mm | 95,000 kg

特性 / 技术规格

• 铝‑硅合金换热器，采用釉化类涂层以提供抗腐蚀和防结垢保护。
• 燃烧器调节比：高达 1:8。
• 燃气兼容性：天然气（E/H、LL）、液化气 P；通过自动 SCOT 调节，可接受体积含氢量高达 20% 的混合气。
• 示例效率（按型号）：Eta100 (PCI) 约 98,1–100,6 %；Eta30 (PCI) 约 108,4–109,9 %（视型号与工况而定）。
• 供暖能源效率等级：A（取决于型号及标注的标签刻度）。
• 通信接口：标准配备集成 LAN，用于连接 WEM 门户及远程控制（PC / 智能手机）。
• 安装方式：壁挂或落地；可实现最多 8 台（800 kW）的级联安装，支持多种布局（在线、背靠背、成角度等）。
• 可用配件：热水（DHW）预处理方案、燃烧废气排放选项、液压配件、调节器及太阳能传感器以用于补助或生活热水生产。
• 通过风机转速调节降低噪声水平。
