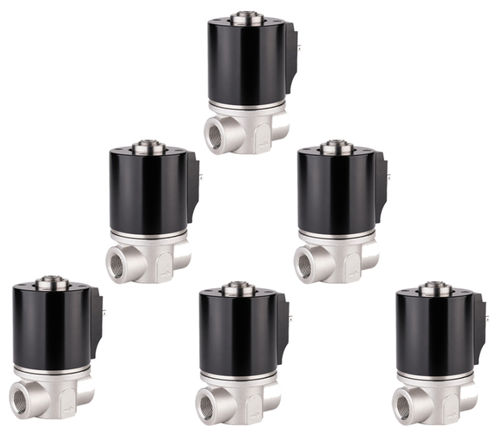

直动式电磁阀 WL 9902

双通空气压缩空气

概述
流体比例阀是一种工业阀件，可根据输入信号调节流量、压力、方向或执行器速度。该阀实现可变控制，而非简单的开关操作。流体比例阀可由电、电子或气动信号控制，兼容传感器、PLC 和控制系统。正确的选型与运行取决于合适的尺寸、材质、流体清洁度、压力等级和控制信号。

工作原理
比例阀通过接收电或气动指令信号来工作。对于电控型，比例电磁铁产生磁场，推动内部滑阀（或阀芯/调节元件），改变流通面积。输入信号的大小决定滑阀位置，从而控制流量或压力输出。这样可实现全开与全闭之间的中间位置，以精确调节液压油、空气、水及其他兼容介质。

应用

• 工业自动化：自动化设备和机器人中对液压/气动执行器的受控运动。
• 液压机械与移动设备：工程机械、物料搬运及重型设备中对油流量和压力的精确调节。
• 生产线及 OEM 设备：夹紧力控制、缸速调节、工装运动与工艺控制。
• 过程工业：在材料和规格允许时用于计量、混合、冷却、加热与循环系统。
• 机器人：液压或气动驱动系统中的平滑运动与受控力。

优点

• 对流量和压力进行精确可变控制，使机械运行更平稳、更精确。
• 可与 PLC、传感器和电子控制器集成，用于自动化系统。
• 通过实现中间位置，执行器运动更平滑、冲击减小。
• 运行灵活：单个阀门可根据控制信号在不同水平工作。
• 有助于改善工艺一致性并在系统设计合理时节能。

缺点 / 注意事项

• 与简单的开关阀相比初始成本较高，含驱动器和电子设备。
• 控制较复杂，需合适的电子设备、校准和控制器调节。
• 对污染敏感：污染的流体可能导致卡滞、不稳定或过早磨损。
• 故障排查更复杂（阀、控制器、布线、传感器及系统交互）。
• 节流和持续电气运行可能产生热量，系统设计需考虑散热。

故障排除与维护

• 无响应：检查电源、控制器输出、布线、接头、线圈及输入信号完整性。
• 流量低：核实阀门选型、供给压力、过滤器、流体粘度、限制和压差。
• 流量不稳定：检查污染、系统空气、供压波动、电噪声、接地问题和控制器调节。
• 阀卡滞：检查污染、密封损坏、机械碎屑、温度影响或磨损；按制造商建议清洁或更换部件。
• 压力或执行器速度不正确：核对压力设置、传感器校准、溢流阀、信号缩放和控制器参数。
• 预防性维护：保持过滤、检查电气连接、监测压力/温度并定期验证阀门响应/校准。

选型与设计注意事项

• 选择与流体相容的材料（液压油、压缩空气、水、冷却液、气体）及适合温度、化学条件的密封/阀体材料。
• 确定最小、正常和峰值流量，选择阀容以避免过大（降低精度）或过小（压降过大）。
• 确认工作压力和冲击压力并留有安全余量，核实端口尺寸、螺纹与安装要求。
• 匹配阀、驱动与控制器之间的控制信号范围（电压/电流）；考虑响应时间、滞后及高精度任务是否需闭环反馈。
• 规划过滤措施，避免与不受支撑的管路或产生机械应力的安装方向配合安装。

参数 / 技术规格

• Brand: Weilong
• Model Number: WL 9902
• 额定电压 (V): DC12V 或 24V
• 额定功率 (W): 7.2W
• 工作模式: Air Control Valve
• 工作压力 (MPa): 0.2 MPa
• 气流量: 0.1-2 L/min
• 复位时间(s): 1 s ON, 1 s OFF
• 使用寿命: 200,000 次
• 认证: CE, ROHS, ISO9001
• 材料: 磁性铁
• 引线长度 (mm): 200 mm
• 安装方式: 螺纹安装
• 尺寸公差: ±0.1 mm
• 防水: 无
• 绝缘等级: B
• 耐压测试: AC 750V 50/60Hz 2s
• 无励磁保持力: 0
• 工作温度: -10°C-90°C
• 工作循环: 1–100%
• 螺纹深度 (mm): /
• 付款方式: TT 或 即期信用证
• 样品订单: 是
• 保修: 1 年
• 最小起订量: 1000 件
• 供应能力: 每周 5000 件
• 交货时间: 30 天
• 装运港: Shenzhen
