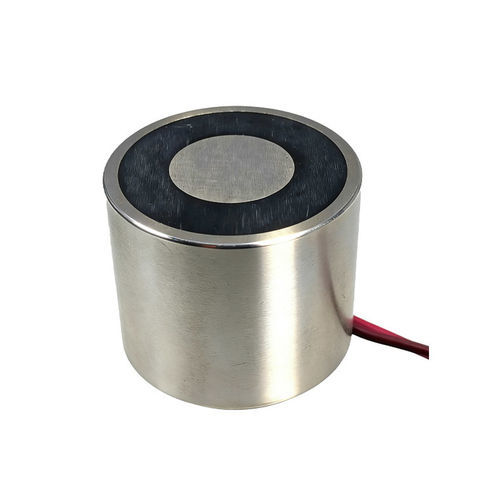

双稳态永磁吸盘 WL3529

搬运电磁

概述
自保持电磁铁（双稳态/永久磁铁辅助），在无连续供电情况下仍能保持吸持力。WL3529 将永久磁体与电磁线圈结合，仅在切换状态时消耗能量（energise-to-release）。适用于需要低待机功耗和可靠保持的紧凑型工业设备与电池供电设备。

优点

• 低能耗：仅在切换脉冲时供电。
• 断电时仍能保持吸持力，提高关键应用的安全性。
• 线圈发热减少，间歇激励可延长线圈寿命。
• Ø35 x H29 mm 紧凑结构，适合嵌入式安装。
• 在合适的极性反转驱动下可实现快速且可重复的切换。

问题 / 注意事项

• 需要极性反转或双向驱动电路以实现切换，增加设计复杂度。
• 磁路平衡与机械公差需精心设计以确保稳定的保持力。
• 由于采用永久磁体与更复杂的驱动器，单价可能高于简单电磁铁。
• 反向电压不当或驱动脉冲设计不良可能导致无法释放；请遵循力/电压曲线与驱动器规范。

应用
WL3529 的典型工业应用包括：

• 工业自动化、PLC 控制执行器与智能控制系统
• 安全锁、联锁与门禁卡扣
• 配电和电池供电系统
• 机器人与智能制造夹具
• 医疗设备、自动售货机与交通设备
• 对体积与待机功耗有要求的嵌入式系统

如何选择自保持电磁铁
关键选择步骤与检查：

• 确定所需保持力（N）：考虑物体质量、安全系数（通常2–3×）、表面状况与气隙（任何气隙都会显著降低磁力）。
• 检查电压与控制方式：常见额定值为 6 VDC、12 VDC、24 VDC；确认单线圈或双线圈设计及是否需要极性反转。确保驱动器支持脉冲功率与极性反转。
• 考虑占空比与切换频率：估算每小时/每日循环次数、脉冲长度（ms）；高频切换需匹配线圈设计与散热方案。
• 检查机械尺寸与安装：Ø35 x H29 mm、安装螺纹 M5 x H19、引线方向及连接器类型。
• 评估环境耐受性：工作温度、湿度、灰尘/油污暴露及所需防护等级（IP）；永久磁体在高温下可能失效。
• 安全与可靠性：寿命数据（>500,000 次循环）、线圈绝缘等级 B、耐压测试 AC 750 V/2 s 及认证（CE/ROHS）。
• 定制选项：保持力、电压、防水、安装变体、线缆长度与连接器类型等。

数据表（WL3529 Permanent Electromagnet Products Data Sheet）
产品名称：Permanent Electromagnet
绝缘等级：B
型号：WL-3529-24V
耐压测试：AC 750V / 2S
尺寸：Ø35 x H29 mm
使用寿命：>500,000 次
吸持力：30 kg / 300 N
交货期：有现货时 3–5 天
电压：DC 12V / 24V（亦可 6V 变体）
样品订单：可接受
功率：28 W（脉冲）
最小起订量：2 pcs
占空比：10%
保修：2 年
引线：下缘引出 25 cm（可定制）
产地：中国 广东 东莞
动作形式：Energise to release（需极性反转）
表面：电镀（锌涂层）
安装螺纹尺寸：M5 x H19
材料：钢与搪瓷线
净重：168 g
认证：CE / ROHS

WL3529 自保持电磁铁 - 选择清单（简要）

• 所需保持力
• 控制类型与电压
• 切换频率与占空比
• 安装尺寸
• 环境条件
• 安全要求与测试报告
• 定制能力

常见问题（精选）

• 什么是自保持电磁铁？ — 通过永久磁体与线圈的组合，在不连续通电的情况下保持位置的磁性装置。
• 它与普通电磁铁有何不同？ — 普通电磁铁需持续供电以保持；自保持型在断电后仍能保持。
• 释放需反向极性吗？ — 是的，通常使用反向极性/电流来切换状态。
• 有哪些电压选项？ — 常见：6 VDC、12 VDC、24 VDC；也可定制电压。
• 可用于高频切换吗？ — 可以，但需确保线圈与热管理设计满足要求。

技术规格

• 型号 / 系列：WL3529
• 产品类型：自保持（永久）电磁铁
• 尺寸：Ø35 x H29 mm
• 保持力：30 kg (300 N)
• 电压选项：DC 12V / 24V（亦可 6V 变体）
• 功率（脉冲）：28 W
• 占空比：10%
• 动作形式：Energise to release（需极性反转）
• 引线：下缘引出 25 cm（可定制）
• 安装螺纹：M5 x H19
• 材料：钢与搪瓷线
• 净重：168 g
• 绝缘等级：B
• 耐压测试：AC 750 V / 2 s
• 寿命：>500,000 次
• 表面处理：电镀（锌涂层）
• 产地：Dongguan, Guangdong, China
• 保修：2 年
• 认证：CE、ROHS
• MOQ：2 pcs
