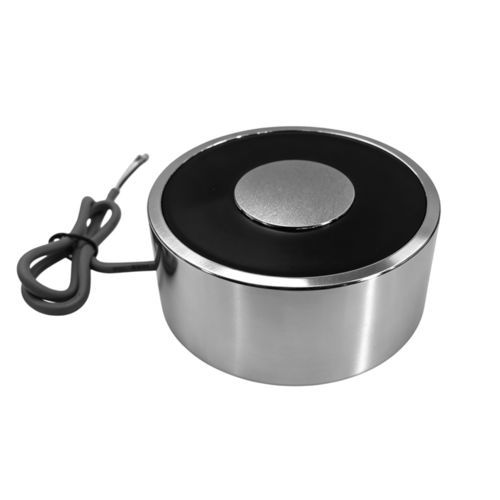

磁性固定器 WL10043

用于电动车电子设备医疗应用

概述
直流保持电磁铁在直流电源供电时提供稳定的磁性保持力。WL10043为间歇或连续工业应用设计，能够在自动化系统、夹具和搬运设备中可靠夹持铁质部件。紧凑的尺寸和标准化安装便于生产线集成。

工作原理
施加直流电压时，电流通过铜线圈产生磁场，磁场通过铁心与外壳传导。与金属表面接触时，磁路闭合并达到最大保持力。保持性能取决于线圈功率与电流、磁性材料、接触面积与气隙，以及工作温度和电压稳定性。断电后磁场消失，部件释放。

产品亮点

• 高保持力（标称340 kg）
• 体积小，标准M10安装
• 运行噪音低
• 适用于工业环境的长使用寿命设计
• 提供多种额定电压与功率选项
• 可根据需求定制电压与保持力
• 精密加工、线圈绕制及质检保证稳定性能

主要应用

• 机器人末端执行器与夹具
• CNC夹具和快速夹紧装置用于加工与检测
• 安防锁、自动门与门禁系统
• 用于受控吸放的起重与搬运装置
• 要求无振动稳定定位的医疗设备
• 智能制造与工业4.0自动化系统

优点 / 缺点
优点

• 高保持力与精确定位
• 响应快、运行安静
• 无移动机械零件，寿命长
• 易于集成到自动化设备中
• 在合适的占空比下寿命长

缺点

• 连续运行时产生热量—需热设计
• 依赖直流电源—断电即释放
• 性能对表面清洁度和气隙敏感
• 初期成本高于部分机械夹具
• 需要合适的直流电源和控制

故障排除（常见问题与解决方法）

• 无电 / 不吸：检查接线、输入电压和线圈电阻
• 吸力弱：减小气隙、清洁接触面、核实额定电压
• 过热：检查占空比、确认电压正确、改善散热
• 噪音或振动：检查并拧紧安装螺钉，校正机械对中
• 工作不连续：检查电气连接并确保直流电源稳定

技术参数（主要项目）
Brand: Weilong Technology
Model Number: WL10043
Rated Voltage (V): DC 12V and 24V
Rated Power (W): 14–25W
Work Mode: Power on, magnet on.
Holding Force: 340 kg
Working duty: 10%
Resistance: 68 Ω
Service Life: 100 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Carbon Steel Housing
Lead Wire Length: 200 MM
Install Style: Screw Hole M10* 20MM
Tolerance of Dimension: ± 0.1 MM
Water-proof: Yes, IP50
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-10%
Thread Depth: M10 * Length 20 mm
Payment Term: TT, or LC at Sight
Sample Order: Yes.
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

规格 / 技术参数

• Model: WL10043
• Brand: Weilong Technology
• 可选额定电压：DC 12V, DC 24V
• 额定功率范围：14–25 W
• 标称保持力：340 kg
• 线圈电阻（示例）：68 Ω
• 引线长度：200 mm
• 安装：M10 螺孔，深度/长度 20 mm
• 防护：IP50（防水）
• 绝缘等级：B
• 工作温度范围：-10°C 至 100°C
• 工作循环：间歇（1–10%；典型 10%）
• 寿命（标称）：100,000 次循环
• 认证：CE、RoHS、ISO9001
• 保修：1 年
