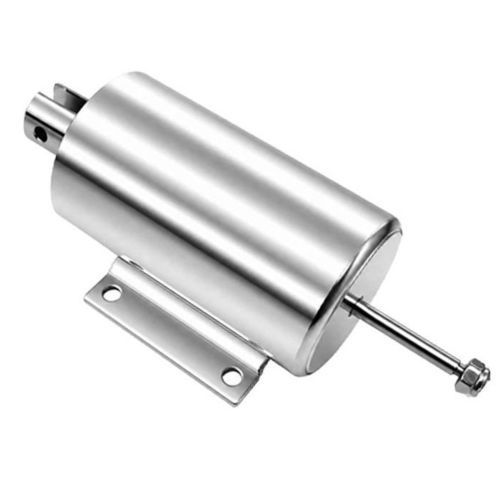

电磁阀电磁铁 WL3257

吸持线性闭锁

产品概述
WL3257 管式推拉电磁铁是一款为工业自动化设计的紧凑型电磁直线执行器。圆柱形磁路在有限空间内提供较高的力密度。可提供推、拉或推拉配置，行程、电压和力可定制，以满足设备集成和控制需求。

工作原理

• 电气输入：对铜线圈施加直流电压。
• 磁场产生：线圈中的电流在铁芯周围产生磁场。
• 衔铁移动：磁场使衔铁在管状外壳内移动。
• 机械输出：衔铁的直线位移产生推或拉力传递至负载。
• 复位：断电时由弹簧或外部装置复位衔铁。
• 输出力取决于线圈匝数、电流、磁性材料、气隙、行程长度和机械设计。

主要特点

• 高力密度，行程控制精确。
• 圆柱形外壳提升磁路效率并降低摩擦。
• 体积小，适用于安装空间受限场合。
• 电压、行程、力级和安装方式可定制。
• 采用CNC加工、精密冲压、自动绕线及自动化检测，保证一致性。

应用

• 工业自动化与设备控制：定位、送料、分拣系统。
• 机器人：锁定、释放、抓取与定位。
• 流体、气体及气动系统的阀门驱动。
• 医疗设备、泵浦、试验机与实验室自动化。
• 安防：电子锁与门禁系统。
• 售货机、农业设备、汽车系统、办公自动化与OEM设备。

技术规格

• Brand: Weilong Technology
• Model Number: WL3257
• 额定电压 (V)：DC 12 V、24 V、48 V、60 V
• 额定功率 (W)：20-10 W
• 工作类型：管式推拉型
• 保持力 (N)：1-20 N
• 行程 (mm)：2-10 mm
• 复位时间 (s)：0.3
• 使用寿命：300,000 次
• 认证：CE、RoHS、ISO9001
• 材料：碳钢外壳，镀锌处理
• 电源接口：DC 插座
• 安装方式：可调螺钉与帽
• 尺寸公差：±0.1 mm
• 防水：无
• 绝缘等级：F
• 耐压测试：AC 600 V 50/60 Hz 2 s
• 无励磁保持力：0
• 工作温度：-10°C 至 100°C
• 工作周期：1–100%
• 螺纹深度 (mm)：3–5 mm
• 付款条款：TT 或 即期信用证（LC）
• 样品订单：接受
• 保修：1 年
• 最小起订量：1000 件
• 供货能力：每周 5000 件
• 交货时间：30 天
• 装运港：Shenzhen
