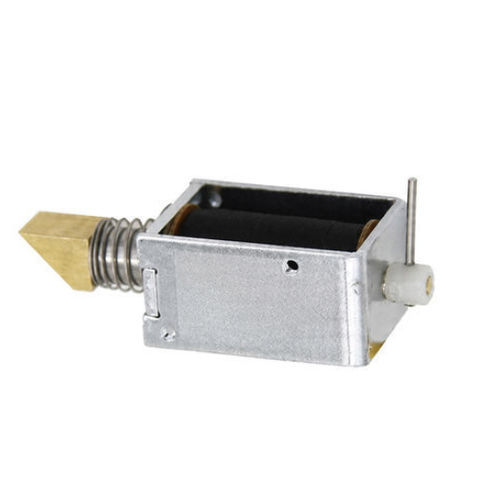

吸持电磁铁 WL1039

线性紧凑型直流

Product Overview
推拉式电磁铁执行器是一种紧凑型电磁执行器，将电能转换为用于推拉动作的受控线性运动。典型结构包括线圈组件、磁芯、活动铁芯（柱塞）、回位弹簧和保护外壳。该类执行器响应迅速、行程可重复、便于在OEM及工业自动化设备中紧凑安装。

How It Works

• 对线圈施加规定的电信号以通电。
• 线圈产生磁场，驱动内部柱塞运动。
• 柱塞根据设计产生推或拉的直线运动。
• 线性力传递到连接的机构上。
• 断电后，回位弹簧或外部机构将柱塞恢复到初始位置。

Main Features

• 单个紧凑执行器实现双向直线运动（推和拉）。
• 提供多种电压、行程和力值以适配不同设计需求。
• 线圈与外壳耐久，适合频繁循环使用。
• 短行程定位与开关应用响应快速。
• 可按OEM需求定制安装方式与尺寸。

Applications

• 工业自动化：定位、夹紧、送料、切换与锁定机构。
• 机器人：用于空间受限场合的小型抓取、释放与微动作。
• 门禁与电子锁系统。
• 医疗设备：需要可重复短行程动作的流体控制部件与诊断机构。
• 自动售货机、售票机、办公自动化与智能家电等。

Troubleshooting (common faults and remedies)

• 电磁铁不动作 — 检查电源电压、测量线圈电阻并核实电气连接。
• 力不足 — 确认电压、减小机械负载或选择更大力矩型号。
• 过热 — 降低工作占空比/通电时间，确认电压正确并改善通风或散热。
• 响应慢 — 检查机械摩擦或污染，核实对准并更换磨损部件。

Datasheet (key rows)
品牌: Weilong Technology
型号: WL1039
额定电压 (V): DC 3–48V
额定功率 (W): 10–60 W
工作类型: PUSH-PULL Type
保持力 (N): 1-2 N
行程 (mm): 1–8 MM
复位时间 (s): 1 S
使用寿命: 300 Thousand Times
认证: CE, RoHS, ISO9001
材质: Carbon Steel Housing with Zinc Plated Coating
引线长度 (mm): 200
安装方式: Adjustable Screw
尺寸公差: +/- 0.1 MM
防水: None
绝缘等级: F 155 Cel. Degree
耐压测试: AC 600V 50/60Hz 2s
非通电保持力: 0
工作温度: -10°C-100°C
占空比: 1-100%
螺纹深度 (mm): /
付款条件: TT, or LC At Sight
样品订单: Yes
保修: 1 Year
最小起订量: 500 pcs
供应能力: 5000 pcs per Week
交货时间: 30 Days
装运港: shenzhen

技术规格

• 型号: WL1039
• 电压范围: DC 3–48 V
• 功率范围: 10–60 W
• 行程: 1–8 mm
• 保持力（通电）: 1–2 N
• 复位时间: 1 s
• 寿命: 约300,000次循环
• 外壳: 碳钢镀锌处理
• 引线长度: 200 mm
• 绝缘等级: F (155 °C)
• 工作温度: -10 °C 至 100 °C
• 占空比: 1–100%
• MOQ: 500 件；供应能力: 5000 件/周；典型交期: 30 天
