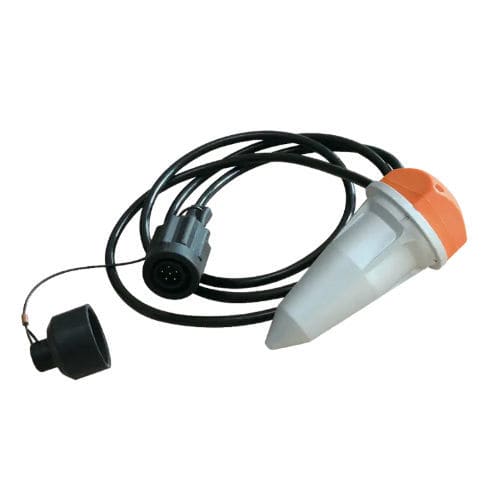

3D地震检波器 VHL8 3C

表面卧式垂直

产品概述
VHL8三分量检波器串可同时采集X、Y、Z三分量地震信号，满足多波、多分量的陆地地震数据采集要求。该装置体积小、外形流线，适用于单点采集，并可在浅滩、淤泥等软地表环境下可靠工作。

产品分类

• 陆地三分量

主要特点

• 三分量设计（X、Y、Z），实现同步采集
• 体积小、重量轻、外形流线，便于搬运和施工
• 合金外护壳：强度高、抗冲击，适合较坚硬地表施工
• 优秀防水性能，可在浅滩、淤泥、沼泽、雪地等环境长期可靠使用
• 配有水平仪与方向标识，便于分量方向的正确定位
• 内部可靠连接，耦合性能优良
• 内部可安装多型号检波器，适用于单点采集方案
• 配专用六芯插头，集中连接；电缆为Φ7.8六芯物探专用电缆，长度可定制

主要技术指标

• 外形尺寸（直径 × 高）：Φ72 mm × 152 mm
• 电缆：Φ7.8 六芯物探专用电缆，长度可定制
• 连接器：专用六芯插头
• 各分量接线说明：X → 插头 F、E 插针；Y → 插头 D、C 插针；Z → 插头 B、A 插针

特点 / 规格技术（汇总）

• 型号：VHL8 三分量检波器串
• 外形：紧凑、流线型，适合单点采集
• 外壳：合金外护壳，抗冲击
• 适用环境：浅滩、淤泥、沼泽、雪地等
• 连接与电缆：专用六芯插头，Φ7.8 六芯电缆（长度可定制）
• 外形尺寸：Φ72 mm × 152 mm
