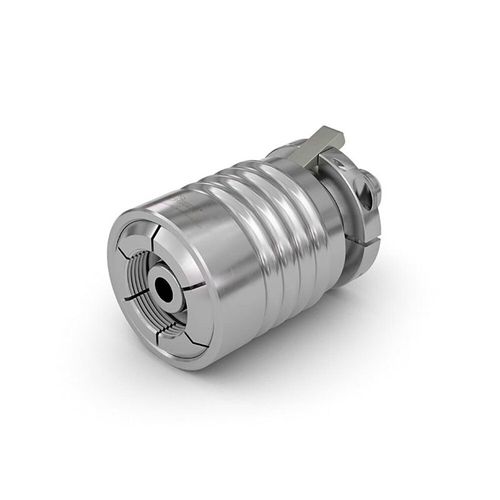

快速接头 TW850-S60 H2

用于氢气用于加油站UNF

产品描述
WEH® TW850-S60 H2 是一款用于氢气的快速接头，专为向加注站分配用的氢气容器和拖车提供安全、快速且高效的加注而设计。该接头最高可承受530 bar 的工作压力，技术公称通径可达10 mm，能够实现高流量并缩短加注时间。

特性与优势

• 兼容性：适配 H2 拖车及分配设备的典型管路连接
• 高流量：连续技术公称通径可达10 mm，实现最大通量
• H2 兼容：材料和结构针对高压氢气应用优化
• 耐用结构：耐腐蚀材料，适用于苛刻工况下的可靠运行
• 快速连接：连接和分离时间小于一秒；无需耗时的管件螺纹连接
• 滑套锁定装置：集成锁杆防止加注过程中意外脱开

适用范围
用于向加注站供应的 H2 拖车等氢气容器的加注，最大工作压力可达530 bar。注意：不适用于直接为氢动力车辆加注。需要使用单独阀门切断介质流动；TW850-S60 H2 未集成单向阀。

技术参数
技术公称通径：根据结构不同，最高可达10 mm
最高允许工作压力 PS：根据结构不同，最高可达530 bar
温度范围：-40 °C 至 +65 °C
介质：氢气（H2）
泄漏率：1 x 10^-3 mbar·l/s（测量值）
驱动方式：滑套手动操作；集成锁杆
材质：耐腐蚀材料
密封材料：NBR

可选型号
C1-186400 — PS = 450 bar — 技术公称通径：10 mm — 接口 A: M36x2.0 左旋外螺纹 — 介质入口: UNF 7/8"-14 外螺纹
C1-189758 — PS = 450 bar — 技术公称通径：7 mm — 接口 A: W30x2.0 左旋外螺纹 — 介质入口: UNF 7/8"-14 外螺纹
C1-189759 — PS = 530 bar — 技术公称通径：5 mm — 接口 A: W30x2.0 左旋外螺纹 — 介质入口: UNF 3/4"-16 外螺纹
C1-189766 — PS = 450 bar — 技术公称通径：10 mm — 接口 A: M42x2.0 左旋外螺纹 — 介质入口: UNF 7/8"-14 外螺纹
C1-189767 — PS = 530 bar — 技术公称通径：7.5 mm — 接口 A: M42x2.0 左旋外螺纹 — 介质入口: UNF 3/4"-16 外螺纹
C1-189768 — PS = 530 bar — 技术公称通径：7.5 mm — 接口 A: M36x2.0 左旋外螺纹 — 介质入口: UNF 3/4"-16 外螺纹
C1-190856 — PS = 450 bar — 技术公称通径：5 mm — 接口 A: W21.8x1/14" 左旋外螺纹 — 介质入口: UNF 7/8"-14 外螺纹
C1-190859 — PS = 450 bar — 技术公称通径：10 mm — 接口 A: M52x2.0 左旋外螺纹 — 介质入口: UNF 7/8"-14 外螺纹
C1-190959 — PS = 530 bar — 技术公称通径：7 mm — 接口 A: W21.8x1/14" 左旋外螺纹 — 介质入口: UNF 3/4"-16 外螺纹
C1-190960 — PS = 530 bar — 技术公称通径：7.5 mm — 接口 A: M52x2.0 左旋外螺纹 — 介质入口: UNF 3/4"-16 外螺纹

技术规格

• 零件编号：TW850-S60 H2
• 品牌：WEH®
• 最大工作压力：高达530 bar（视型号而定）
• 连续技术公称通径：高达10 mm（视型号而定）
• 温度范围：-40 °C 至 +65 °C
• 介质：氢气（H2）— H2 兼容设计
• 泄漏率：1 x 10^-3 mbar·l/s（测量）
• 驱动：滑套手动；集成锁杆防止意外松脱
• 材质：耐腐蚀
• 密封材料：NBR
• 快速接头设计：连接与分离小于一秒；免除费时的管件螺纹连接
• 不用于直接为 H2 车辆加注；未集成单向阀 — 需要时请使用独立阀门阻断介质流动
