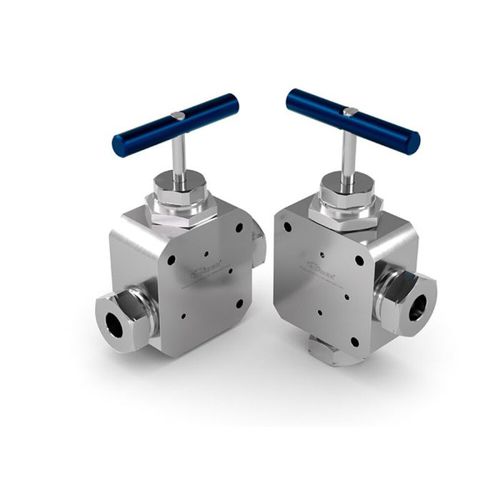

针形阀 WEH002

手动飞轮隔离

产品说明
针阀为介质的切断和调节提供可靠解决方案。专为极端高压应用设计，常用于如液压成形（hydroforming）和水刀切割等要求苛刻的液压系统。

优势

• 双向切断 – 可在任一流向使用
• 高流量 – 相对于管道内径具有更大的公称流通面积
• 快速操作 – 约两转即可完全开闭
• 易于操作 – 符合人体工程学的手柄，实现精确调节
• 快速集成 – 与接头兼容，外形尺寸一致
• 便于安装 – 多种安装孔，可用于面板或导轨安装

特性

• 用于高压管路切断的针阀
• 仅需少量转动即可快速开闭
• 多种安装方式，便于安装
• 优化的公称断面，带来更高流量
• 支持双向流动
• 随货提供预装压圈和压紧螺钉

应用

• 液压成形设备
• 水刀切割
• 高压试验台
• 工业及专用机床制造

技术参数
压力范围 (PS)：PS = 2,500 bar (36,259 psi)、4,200 bar (60,916 psi)，视型号而定
温度范围：+5 °C 至 +50 °C
介质：空气 / 水 / 液压油（仅限符合流体组 2 DGR 的油品）
材料：高强度不锈钢
连接形式：HP 接头 60° 锥面与螺纹
合规 / 试验 / 认证：依据压力容器指令 2014/68/EU 的认证质量保证体系；分类：第4条 第3款

特性 / 规格

• 系列：WEH002
• 材料：高强度不锈钢
• 压力范围：视型号最高可达 4,200 bar (60,916 psi)
• 温度范围：+5 °C 至 +50 °C
• 介质：空气、水、液压油（流体组 2 DGR）
• 连接：HP 接头 60° 锥面与螺纹
• 安装：面板或导轨安装用固定孔
• 运行：双向切断、高流量、快速操作（约2转）
• 随货件：预装压圈和压紧螺钉
• 认证：依据压力容器指令 2014/68/EU 的质量管理
