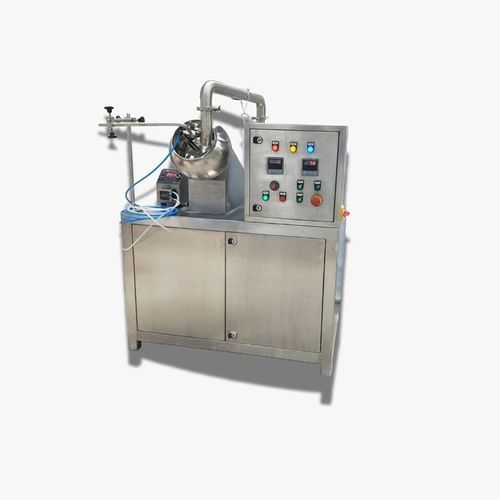

实验室涂覆机

用于薄膜保护层制药应用用于药片

概述
片剂包衣机（也称为丸剂包衣机或传统包衣盘）用于从实验室到生产规模对片剂和丸剂进行包衣。定制的cGMP型号配备精密喷雾系统、可控干燥和卫生型结构，以确保包衣均匀、包衣损耗最小且工艺效率高。

主要特性

• 产能：从实验室到生产型号，包衣盘尺寸范围为6"至72"。
• 结构：食品级不锈钢 SS316 / SS304；产品接触部件：SS316L（符合cGMP）。
• 精确的盘速控制（VFD），确保包衣均匀。
• 集成热风鼓风机，带自动切断和数字PID入口空气温度控制。
• 可选排气鼓风机及湿式洗涤器以减少粉尘。
• 配备蠕动泵与精密喷枪，实现溶液的可控输送；喷枪安装支架可调。
• 配有搅拌的溶液制备罐，及可选带脚轮的小车。
• 适用于薄膜包衣、糖衣和水系包衣工艺；支持肠溶、明胶、压片及控释包衣。

型号与配置

• 实验室规模型号：2 kg 和 5 kg（盘尺寸 6", 12", 15"），适用于研发和试验批。
• 24" 型号：小型商业/试点生产（典型产量 200–300 kg/天）。
• 36" 型号：中等规模生产（典型产量 400–500 kg/天）。
• 48" 型号：大规模批量生产（典型产量 1000–1500 kg/天）。
• 72" 及更大盘可用于更高产能（批次可达数百公斤，具体按型号扩展）。

标准技术表
Sr no | 盘径（英寸） | 工作容量（kg） | 挡板数量 | 盘材质 | 机体及其他部件材质 | 主电机 (HP) | 鼓风机电机 (HP) | 加热功率 (kW) | 蠕动泵 | 搅拌溶液罐 | 电源 | 功耗 (kWh)
1 | 6 | 0.2-0.5 | 3 | SS316 | SS304 | 0.25 | 0.5 | 0.9 | Yes | Optional | Three Phase 415 V | 1.2
2 | 12 | 2-4 | 3 | SS316 | SS304 | 0.25 | 0.5 | 1.5 | Yes | Optional | Three Phase 415 V | 1.7
3 | 15 | 10-15 | 3 | SS316 | SS304 | 0.5 | 0.5 | 2.3 | Yes | Optional | Three Phase 415 V | 2.5
4 | 18 | 20-25 | 3 | SS316 | SS304 | 0.5 | 0.5 | 2.3 | Yes | Optional | Three Phase 415 V | 2.5
5 | 24 | 30-40 | 3 | SS316 | SS304 | 1 | 0.5 | 3 | Yes | Optional | Three Phase 415 V | 4
6 | 30 | 60-90 | 3 | SS316 | SS304 | 1 | 0.5 | 3 | Yes | Optional | Three Phase 415 V | 6
7 | 36 | 90-120 | 4 | SS316 | SS304 | 2 | 0.5 | 4.5 | Yes | Optional | Three Phase 415 V | 6
8 | 42 | 120-150 | 6 | SS316 | SS304 | 3 | 1 | 6 | Yes | Optional | Three Phase 415 V | 6
9 | 48 | 150-180 | 6 | SS316 | SS304 | 5 | 2 | 9 | Yes | Optional | Three Phase 415 V | 11
10 | 60 | 200-250 | 8 | SS316 | SS304 | 7.5 | 2 | 9 | Yes | Optional | Three Phase 415 V | 11
11 | 72 | 350-400 | 8 | SS316 | SS304 | 7.5 | 3 | 18 | Yes | Optional | Three Phase 415 V | 20

控制、安全与仪表

• 盘速由VFD控制，入口空气温度由数字PID控制。
• 控制面板功能：主电源开/关、盘体开/关与速度控制、鼓风机开/关、加热器开/关、蠕动泵开/关、溶液罐搅拌开/关。
• 实时显示盘RPM和温度；过程监控与过载保护。
• 急停（蘑菇按钮）及按适用安全标准设计的电气系统。

空气处理与过滤

• 优化的空气处理系统，带预过滤；可选HEPA过滤以满足更高的GMP要求。
• 集成热风鼓风机；可选排气鼓风机和湿式洗涤器以控制颗粒和气体。

应用

• 药品、营养保健品、阿育吠陀片剂及丸剂的包衣（薄膜包衣、糖衣、肠溶、明胶、压片及控释包衣）。
• 研发试验、试点生产及全规模商业化生产。

文件与验证支持
设备文件可提供：设备手册、GA图、配电图、材料规格及检测报告。可按客户验证程序提供额外的DQ/IQ/OQ/PQ支持（按要求）。

技术规格

• 产品名称：片剂包衣机（可提供cGMP型号）。
• Manufacturer: Wecan Engineering Solutions.
• 盘径：6" 至 72"（表中列出标准尺寸）。
• 批量产能：实验室 (0.2–0.5 kg) 至生产 (72"盘每批工作容量 350–400 kg；产量视型号而定)。
• 材料：产品接触部件为 SS316L；非接触部件为 SS304 或包覆 SS304 的碳钢(MS)。
• 挡板：根据盘径 3–8 个（见表）。
• 传动与电机：盘速VFD控制；主电机从 0.25 HP（实验室）到 7.5 HP（大型型号）；鼓风机电机范围 0.5–3 HP。
• 加热：加热功率约从0.9 kW 到 18 kW，视型号而定。
• 蠕动泵：标准（速度可调）；提供带可调支架的喷枪。
• 溶液制备：带搅拌的罐；可选带脚轮的小车用于泵与罐。
• 电源：通常为三相 415 V；表中列出各型号的功耗值。
• 选项：HEPA 过滤、排气/湿式洗涤器、定制自动化等级、根据工艺要求定制盘径和材料。
