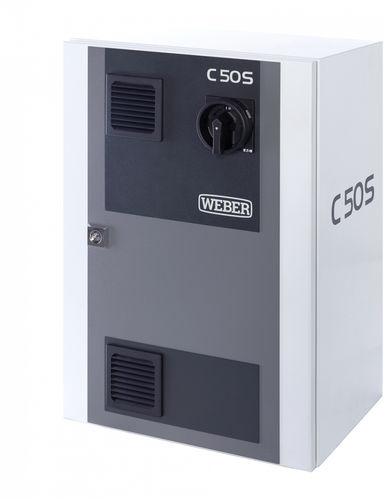

TCP/IP控制设备 C50S

螺丝固定触摸屏

产品概述
C50S 是针对复杂且可单独参数化的拧紧工艺设计的工艺过程控制器。支持最多 255 个可选择的拧紧程序，每个程序最多 25 个步骤；通过开放接口可扩展客户专用程序。以太网联网（TCP/IP）；可选配 WEBER 触摸屏或在 Windows 电脑上进行流程可视化与监控。

主要功能

• 255 个程序，每程序最多 25 个工艺步骤
• 可从任意步骤选择 5 个结果值
• 用于工艺质量评估的统计功能（支持导出用于 cp/cpk 分析）
• 先进拧紧方法：梯度拧紧（扭矩、深度）、相对扭矩、M360°，每种方法均可配置至多 25 步
• 支持数字与模拟深度测量；可选配符合 VDI 2862 A 类的冗余测量系统
• 通过客户接口与现场总线模块设置工艺参数
• 通信接口：数字 I/O、RS232、PROFIBUS、PROFINET、EtherNet/IP、DeviceNET、EtherCAT
• 可选 MySQL 连接以实现扩展文档管理
• 高等级 IT 安全标准，具接口监控与诊断功能

工艺分析与诊断
C50S 可输出详细的扭矩/深度曲线，并在可配置坐标上显示所有相关工艺信号。控制器可存储最近 1,000 条曲线，并支持最多 10 条曲线叠加用于对比分析。提供系统诊断、日志、备份与帮助功能，便于工艺验证与故障排查。

技术参数

• 型号：C50S
• 供电：标准 230 V，IEC 接头 L、N、PE；230 V ±10% / 50–60 Hz
• 电气防护等级：保护类 1（L、N、PE）
• 驱动功率：100 W、400 W、750 W
• 程序：255 个程序，每程序最多 25 个步骤
• 接口：数字 I/O、RS232、PROFIBUS、PROFINET、DeviceNET、EtherCAT、EtherNet/IP
• 存储：最近 1,000 条曲线；图形叠加最多 10 条曲线
• 重量：约 20 kg
• 尺寸（W×D×H）：350 × 250 × 500 mm（不含插头）
• 防护等级：IP54
