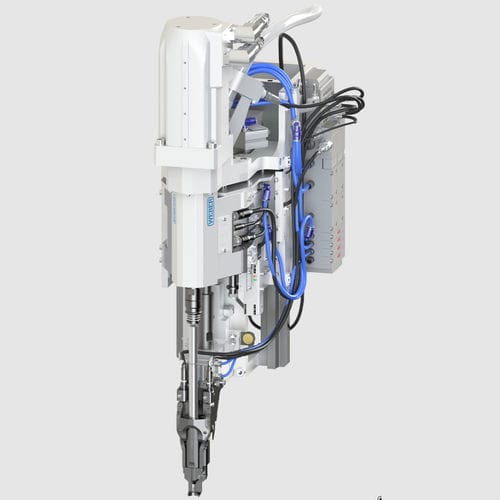

流动钻孔螺钉螺丝固定设备 RSF25

机器人用于螺纹装配自动送钉

概述
用于流钻螺钉的机器人辅助拧紧系统（RSF25）。系统可在无需预打孔的情况下形成可拆卸的螺纹连接，并能补偿材料差异和制造公差。适用于仅能单侧接近的连接位置以及混合材料结构的高强度可拆卸连接需求场景。

工艺与性能
RSF25在被连接件中直接成形公制螺纹，生成可拆卸的连接，允许拆卸复位。该工艺可实现较高的拧紧力和较高的防松扭矩。工艺参数可自由配置，以便针对具体应用调整拧紧曲线。该连接工艺热输入低，支持单侧拧紧位置。

特点

• 适配机器人单元的系统集成能力
• 支持单侧可达位置完成拧紧
• 可在无预冲孔条件下直接拧紧
• 在工件内形成公制螺纹
• 可与粘接等其他连接技术组合使用
• 紧凑设计，优化的干涉轮廓
• 快速换刀机构与自动夹颚开启

技术参数（要点）
RSF25 —
扭矩 [Nm] — 最大 15
EC 驱动 [rpm] — 最大 8,000
最大轴向力（6 bar）[N] — 最大 3,600
压紧力（6 bar）[N] — 最大 1,400
工艺时间 [s] — 从 1.6 起
如有技术变更，恕不另行通知。

规格 / 技术规范

• 型号：RSF25
• 最大扭矩：最大 15 Nm
• EC 驱动转速：最大 8,000 rpm
• 最大轴向力（6 bar）：最大 3,600 N
• 压紧力（6 bar）：最大 1,400 N
• 工艺时间：从 1.6 s 起
• 适配机器人、单侧可达、直接公制螺纹成形、可与其他连接方法组合
