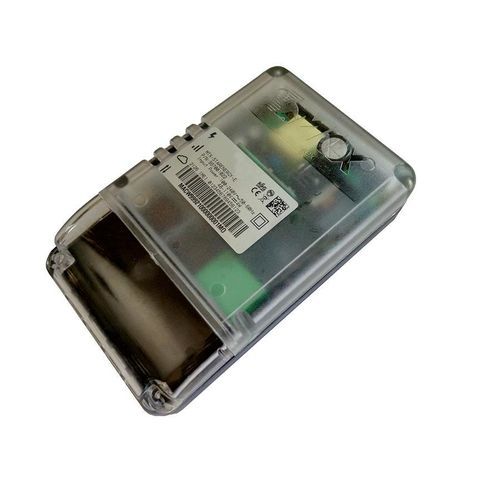

DTU调制解调器 MTX StarEnergy-E

无线数据蜂窝状

产品概述
MTX-StarEnergy-E 是为电力计量市场设计的工业级调制解调器。它提供协议封装与网关功能，可通过 IP ↔ RS232/RS485 读取 IEC 60870-5-102 表计，并支持通过 2G/3G/4G-LTE 的优先连接与 CSD 呼叫回退。设备还能监测表计存在性，若未检测到则发送告警。

主要功能

• 硬件：4G/3G/2G 蜂窝调制解调器（4G Cat.1）
• 硬件：USB 2.0（Type A）
• 硬件：RS232/RS422/RS485 串口接口（RJ45）
• 硬件：宽电压范围 AC 与 DC 电源输入
• 硬件：支持传统通信（CSD、SMS）
• 硬件：导轨（DIN）和三角形墙挂安装，含固定三角件
• 硬件：4 个状态指示 LED

• 软件：内置 Web 管理服务器
• 软件：串口网关（IP ↔ RS232/RS485）
• 软件：支持 SNMPv3
• 软件：IEC 60870-5-102 封装
• 软件：集成防火墙与看门狗
• 软件：SMS 远程控制
• 软件：VPN 管理

规格（无线、数据与消息）
MTX-StarEnergy-E 4G Cat.1
LTE FDD: B1/B3/B5/B7/B8/B20; WCDMA: B1/B5/B8; GSM/EDGE: B3/B8
LTE FDD: 10 Mbps (DL) / 5 Mbps (UL)
DC-HSDPA+: 42 Mbps (DL) / 5.75 Mbps (UL); WCDMA: 384 Kbps (DL) / 384 Kbps (UL)
EDGE: 296 Kbps (DL) / 236.8 Kbps (UL); GPRS: 107 Kbps (DL) / 85.6 Kbps (UL)
CSD 数据传输最高 9.6 kbps，V.110，非透明模式
SMS：支持文本和 PDU 模式

接口

• 4G/3G/2G 蜂窝连接
• 1x RS232/RS422/RS485（4 线）串口
• 带超级电容备份的 RTC
• 用于断电告警的超级电容

连接器

• 用于 4G/3G/2G 的 SMA F 天线连接器
• USB Type A 连接器（USB 2.0）
• 用于串口的 RJ45（RS232/422/485，4 线）
• miniSIM 卡槽
• 电源端子：AC：2 路 3.5mm；DC：2 路 3.5mm

优势与收益

• AC 与 DC 宽电压供电，部署更灵活
• 支持 DIN 导轨或壁挂，便于快速安装与推广
• 通过防火墙、VPN 和 SNMPv3 提供安全连接
• 通过 LED 与 Web 界面实现快速状态查看

应用

• 专为电力计量与抄表远程读取设计

技术规格

• 4 个状态 LED
• 导轨安装与三角形壁挂
• 电源输入：AC 100-240 VAC；DC 48-110 VDC
• 工作温度范围：-25°C 至 70°C
• 温度极限：-40°C 至 85°C
• 存储温度：-40°C 至 85°C
• 尺寸：175 x 100 x 45 mm
• 重量：300 g
• 认证：RED 2014/53/EU、RoHS、ISO 9001
