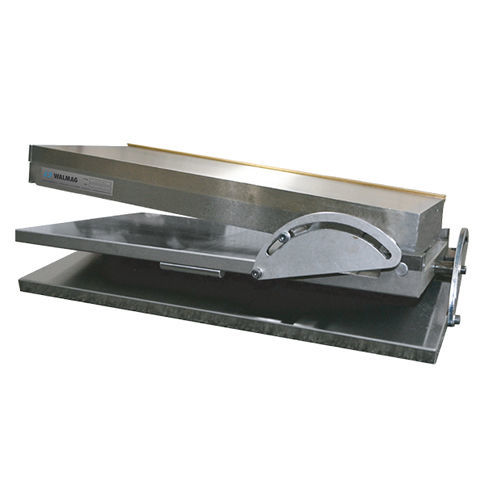

加工正弦表 SINEC series
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用
- 加工
产品介绍
产品概述：
Fixar 复合正弦台配备 Neomicro 永磁吸盘，专为精密角度研磨、放电加工（EDM）及测量设计。可在纵向和横向轴同时倾斜工件，在加工过程中提供高度灵活性。
优势：
包装清单：
适用范围：
型号 / 尺寸：
技术规格：
Fixar 复合正弦台配备 Neomicro 永磁吸盘，专为精密角度研磨、放电加工（EDM）及测量设计。可在纵向和横向轴同时倾斜工件，在加工过程中提供高度灵活性。
优势：
- 可在纵轴和横轴同时倾斜
- 角度设定：纵向 0–45°；横向 0–30°（采用基于正弦原理的端规设定）
- 独特的轴承设计与实心淬火基座
- 标配 Neomicro 永磁吸盘（细极排列）；可选吸盘：Neomill 或 Electrofine
- 定位精度：±5″（秒角）
包装清单：
- Fixar SINEC 正弦台
- 内六角扳手
- 快速角度设定用量表
- 使用说明书
适用范围：
- 精密角度面研磨
- 放电加工（EDM）
- 计量与检验
型号 / 尺寸：
- SINEC100175 — W: 100 mm; L: 175 mm; H: 104 mm; C x D: 210 x 140 mm; S: 165/110 mm; 重量: 15 kg
- SINEC130255 — W: 130 mm; L: 255 mm; H: 120 mm; C x D: 290 x 170 mm; S: 245/140 mm; 重量: 32 kg
- SINEC150300 — W: 150 mm; L: 300 mm; H: 123 mm; C x D: 335 x 190 mm; S: 340/160 mm; 重量: 49.5 kg
- SINEC200400 — W: 200 mm; L: 400 mm; H: 124 mm; C x D: 435 x 240 mm; S: 390/210 mm; 重量: 73 kg
技术规格：
- 应用：研磨、测量、EDM
- 技术：永磁技术
- 标准吸盘保持力（Neomicro）：100 N/cm²
- 角度设定范围：纵向 0–45°；横向 0–30°
- 精度：±5 秒角
- 平行度：±5 µm/100 mm
- 最小工件尺寸：4 × 4 × 1 mm
- 极方向：横向
- 可重磨限度：7 mm
- 极距：T1.9 1.4+0.5 mm（钢/黄铜）
- 保修：2 年
