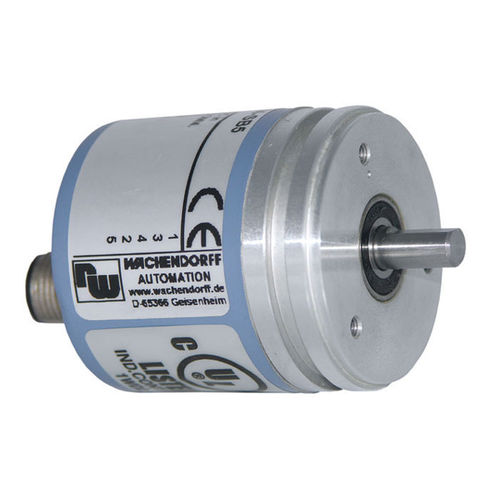

增量旋转编码器 WDG 40A
光学磁性实心轴

添加到我的收藏夹

添加到产品对比表

产品规格型号

类型

增量

所用技术

光学, 磁性

机械特性

实心轴, 同步法兰式, 密封

输出信号

RS-422, 数字, RS-485

材质

铝制

保护水平

坚固, IP67, IP65, IP40

分辨率增量式编码器(脉冲/转)

2,500 unit

外壳直径

40 mm
(1.57 in)

轴直径

6 mm
(0.24 in)

长度

11.5 mm
(0.453 in)

转速

12,000 rpm
(75,398 rad.min-1)

输出频率

200 kHz

工艺温度

最多: 80 °C
(176 °F)

最少: -20 °C
(-4 °F)

产品介绍

增量实心轴编码器, 光学, WDG 40A 伺服法兰：Ø40mm 轴：Ø6mm，防护等级：高达整体IP67 多达2500 ppr，波形：方波特点 • 外径很小且坚固经济的编码器 • 防护等级达IP67，主轴密封IP65 • 可选择：整体防护达IP67的型号, 工作温度-40 °C~ +80 °C的型号产品详细说明法兰伺服法兰每圈最大脉冲数/PPR 最大2500 PPR 外壳 Ø 40 mm aluminum, powder coated 轴径 Ø 6 mm 轴长: 11.5 mm 轴允许最大负载径向: 80 N 轴允许最大负载轴向: 50 N 最大运行速度 12000 rpm 输出电路 TTL TTL, RS422 兼容., 带反相 HTL HTL, 带反相输出频率 TTL ≤ 2500 ppr, max. 200 kHz HTL ≤ 2500 ppr, max. 200 kHz 供电电压 4.75 VDC ~ 5.5 VDC 消耗电流: typ. 70 mA 10 VDC ~ 30 VDC 消耗电流: typ. 70 mA 工作温度 -20°C ~ +80°C 防护等级外壳: IP65, IP67; 主轴密封: IP65; K1: IP40
