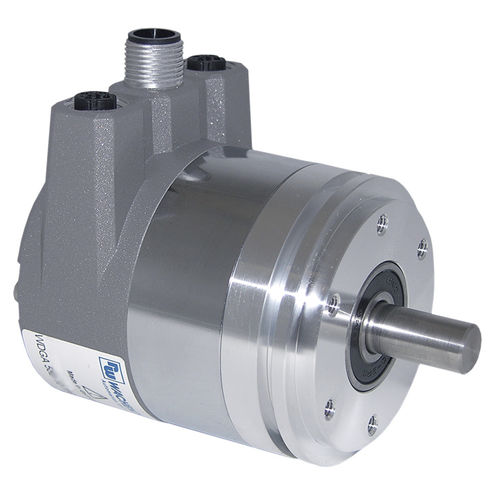

绝对值旋转编码器 WDGA 58A Universal IE
磁性16位32位

绝对值旋转编码器 - WDGA 58A Universal IE - Wachendorff Automation GmbH & Co. KG - 磁性 / 16位 / 32位

添加到我的收藏夹

添加到产品对比表

产品规格型号

类型

绝对

所用技术

磁性

绝对编码器解析度

16位, 32位

绝对编码器数量

16位, 32位

机械特性

实心轴, 单圈, 多圈, 法兰

输出信号

ProfiNet, EtherCAT

电源电压

32Vdc, 4.5Vdc

材质

钢

保护水平

免维护, IP67

其他特性

紧凑型

外壳直径

58 mm
(2.28 in)

轴直径

最多: 10 mm
(0.39 in)

最少: 6 mm
(0.24 in)

长度

最多: 20 mm
(0.787 in)

最少: 12 mm
(0.472 in)

转速

8,000 rpm
(50,265 rad.min-1)

工艺温度

最多: 100 °C
(212 °F)

最少: -40 °C
(-40 °F)

产品介绍

磁性绝对值编码器, Universal IE 总线盖 3x M12x1 实心轴编码, 协议 selectable (PROFINET-IO, EtherCAT) 特点 • Endra® 技术：免维护、无污染 • Universal IE,多圈或者单圈 • 带总线盖的紧凑型设计 • 单圈/多圈（最大16位/43位） • 前瞻性技术 • 双色LED指示运行状态和总线状态和两个L/A LED • 轴最大负载可达径向220N,轴向120N 镀铬钢,磁性屏蔽分辨率单圈分辨率最大65,536步/圈（16位）说明: 建议: 注意: AAS=整体防护IP67 轴允许最大负载径向: 125 N 轴允许最大负载轴向: 120 N 说明: 建议: 注意: AAS=整体防护IP67 轴允许最大负载径向: 125 N 轴允许最大负载轴向: 120 N 轴允许最大负载径向: 220 N 轴允许最大负载轴向: 120 N 说明: 建议: 注意: AAS=整体防护IP67 轴允许最大负载径向: 220 N 轴允许最大负载轴向: 120 N 供电电压消耗电流: typ. 125 mA 功耗: typ. 3 W 防护等级外壳: IP65, IP67; 主轴密封: IP65
