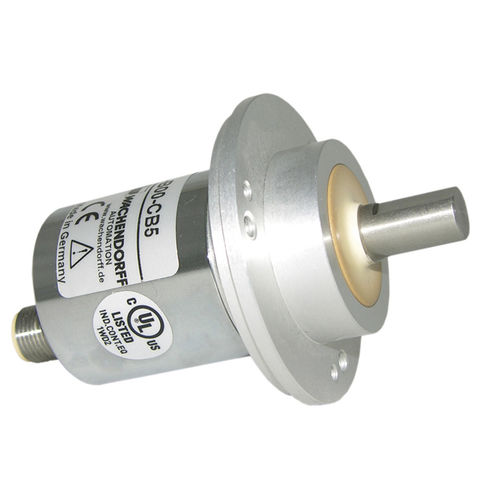

绝对值旋转编码器 WDGA 58S磁性16位32位
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 绝对
- 所用技术
- 磁性
- 绝对编码器解析度
- 16位, 32位
- 绝对编码器数量
- 16位, 32位
- 机械特性
- 实心轴, 单圈, 多圈, 法兰, 密封
- 输出信号
- RS-485
- 电源电压
- 32Vdc, 4.5Vdc
- 材质
- 不锈钢
- 保护水平
- 免维护, IEC, 耐腐蚀, IP67, IP65, IP40, IP69K
- 应用
- 工业
- 其他特性
- 紧凑型
- 外壳直径
58 mm
(2.28 in)- 轴直径
10 mm
(0.39 in)- 长度
18 mm
(0.709 in)- 转速
3,600 rpm
(22,619 rad.min-1)- 工艺温度
最多: 100 °C
(212 °F)最少: -40 °C
(-40 °F)
产品介绍
磁性绝对值编码器, RS485
耐盐雾IEC 60068-2-11
高压/蒸汽
实心轴编码,
夹紧法兰
16位/32位 单圈/多圈;
CRC校验
特点
• 成功通过耐盐雾测试（IEC60068-2-11）
• 防护：IP67+IP69K（高压/蒸汽）
• Endra®多圈技术：免维护、无污染
• RS485
• 单圈/多圈（ST+MT最大32位）
• 具备32位处理器的前瞻性技术
• 双色LED指示运行状态
产品详细说明
法兰
夹紧法兰
镀铬钢,磁性屏蔽
分辨率
单圈分辨率
最大65,536步/圈（16位）
多圈分辨率
高达32位
轴长: 18 mm
轴允许最大负载径向: 100 N
轴允许最大负载轴向: 100 N
最大运行速度
3600 rpm
供电电压
消耗电流: typ. 50 mA
功耗: max. 0.5 W
消耗电流: typ. 80 mA
功耗: max. 0.44 W
防护等级
外壳: IP65, IP67; 主轴密封: IP65; K1: IP40
