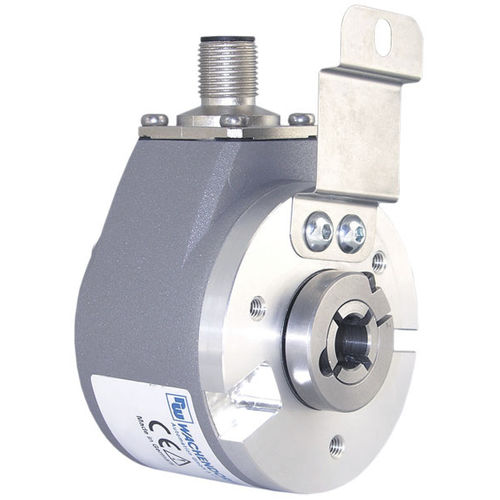

绝对值旋转编码器 WDGA 58E CANopen LIFT
磁性16位32位

绝对值旋转编码器
绝对值旋转编码器
添加到我的收藏夹
添加到产品对比表


产品规格型号

类型
绝对
所用技术
磁性
绝对编码器解析度
16位, 32位
绝对编码器数量
16位, 32位
机械特性
实心轴, 盲轴, 单圈, 多圈
输出信号
CANopen, CANopen LIFT
电源电压
32Vdc, 4.5Vdc
材质
铝制
保护水平
免维护, IP67, IP65
外壳直径

58 mm
(2.28 in)

轴直径

最多: 10 mm
(0.39 in)

最少: 6 mm
(0.24 in)

长度

12 mm
(0.472 in)

转速

6,000 rpm
(37,699 rad.min-1)

工艺温度

最多: 100 °C
(212 °F)

最少: -40 °C
(-40 °F)

产品介绍

磁性绝对值编码器, CANopen LIFT WDGA 58E 空心轴(盲孔) 16位/32位 单圈/多圈; 遵循CiA 301通信协议 CANopen应用规范的CiA417 V2.0 LIFT; 二进制代码 特点 • EnDra®技术:免维护、无污染 • CANopen LIFT,单圈或者多圈 • 遵循CiA 301通信协议 • CANopen应用规范的CiA417 V2.0 LIFT • 单圈/多圈(16位/32位) • 具备32位处理器的前瞻性技术 产品详细说明 法兰 空心轴(盲孔) 压铸铝,涂特殊的环保粉末涂料 完整的磁性屏蔽 分辨率 单圈分辨率 最大65,536步/圈(16位) 多圈分辨率 最大达32位 说明: 使用空心轴套管 最小插入深度: 11 mm 最大插入深度: 15 mm 轴允许最大负载径向: 80 N 轴允许最大负载轴向: 50 N 说明: 使用空心轴套管 最小插入深度: 11 mm 最大插入深度: 15 mm 轴允许最大负载径向: 80 N 轴允许最大负载轴向: 50 N 说明: 使用空心轴套管 最小插入深度: 11 mm 最大插入深度: 15 mm 轴允许最大负载径向: 80 N 轴允许最大负载轴向: 50 N 说明: 使用空心轴套管 最小插入深度: 11 mm 最大插入深度: 15 mm 轴允许最大负载径向: 80 N 轴允许最大负载轴向: 50 N 说明: 使用空心轴套管 最小插入深度: 11 mm 最大插入深度: 15 mm 轴允许最大负载径向: 80 N 轴允许最大负载轴向: 50 N 说明: 使用空心轴套管 最小插入深度: 11 mm 最大插入深度: 15 mm 轴允许最大负载径向: 80 N 轴允许最大负载轴向: 50 N 最小插入深度: 11 mm 最大插入深度: 15 mm 轴允许最大负载径向: 80 N 轴允许最大负载轴向: 50 N 最小插入深度: 11 mm 最大插入深度: 15 mm 轴允许最大负载径向: 80 N 轴允许最大负载轴向: 50 N 防护等级 外壳: IP65, IP67; 主轴密封: IP65

PDF产品目录
