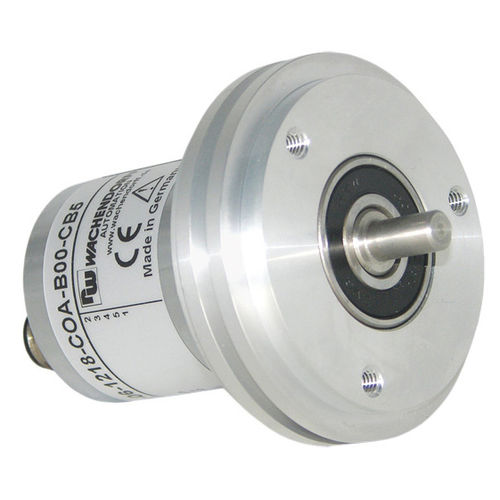

绝对值旋转编码器 WDGA 58A
磁性16位32位

添加到我的收藏夹

添加到产品对比表

产品规格型号

类型

绝对

所用技术

磁性

绝对编码器解析度

16位, 32位

绝对编码器数量

16位, 32位

机械特性

实心轴, 单圈, 多圈, 同步法兰式

输出信号

CANopen

电源电压

24Vdc, 12Vdc, 15Vdc, 5Vdc, 8Vdc, 9Vdc, 6Vdc, 32Vdc, 4.5Vdc

材质

不锈钢

保护水平

IP67, IP65, IP40

其他特性

高解析度, 高精度

外壳直径

58 mm
(2.28 in)

轴直径

最少: 6 mm
(0.24 in)

最多: 10 mm
(0.39 in)

长度

最少: 12 mm
(0.472 in)

最多: 20 mm
(0.787 in)

转速

8,000 rpm
(50,265 rad.min-1)

工艺温度

最少: -40 °C
(-40 °F)

最多: 100 °C
(212 °F)

产品介绍

磁性绝对值编码器, CANopen WDGA 58A, 实心轴编码, 遵循CiA 301通信协议编码器 CiA 406 V3.2 Class C2 设备协议; 二进制代码特点 • CANopen • - 遵循CiA 301通信协议 • - 编码器 CiA 406 V3.2 Class C2 设备协议 • 状态指示灯（CIA303-3） • 客户端软件中的标准设置可以通过LSS（CiA 305）和SDO协议进行修改，如PDOs，比例，心跳协定，节点ID，波特率等。产品详细说明法兰同步法兰镀铬钢,磁性屏蔽分辨率单圈分辨率 65,536步/圈 (16位) 多圈分辨率最大达32位高精度可达高达43位说明: 建议: 注意: AAS=整体防护IP67 轴允许最大负载径向: 125 N 轴允许最大负载轴向: 120 N 轴允许最大负载径向: 220 N 轴允许最大负载轴向: 120 N 供电电压 10 VDC ~ 32 VDC 消耗电流: typ. 50 mA 防护等级外壳: IP65, IP67; 主轴密封: IP65 须知状态指示灯 LED状态信号的示范组态软件软件下载手册手册
