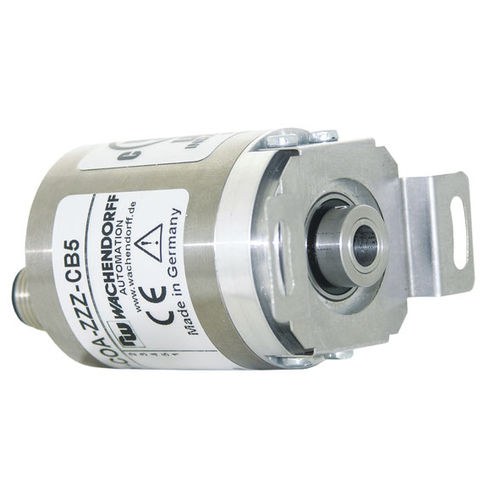

绝对值旋转编码器 WDGA 36E 磁性16位32位
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 绝对
- 所用技术
- 磁性
- 绝对编码器解析度
- 16位, 32位
- 绝对编码器数量
- 16位, 32位
- 机械特性
- 实心轴, 盲轴, 单圈, 多圈, 密封
- 输出信号
- SSI接口, 串行
- 电源电压
- 32Vdc, 4.5Vdc
- 材质
- 钢
- 保护水平
- 免维护, 坚固, IP67, IP65, IP40, IP20, EMC
- 应用
- 工业
- 其他特性
- 紧凑型
- 外壳直径
36 mm
(1.42 in)- 轴直径
6 mm
(0.24 in)- 转速
12,000 rpm
(75,398 rad.min-1)- 工艺温度
最少: -40 °C
(-40 °F)最多: 100 °C
(212 °F)
产品介绍
磁性绝对值编码器, SSI WDGA 36E,
16位/43位 单圈/多圈;
SSI格雷码或二进制编码
特点
• Endra®多圈专利技术
• 免维护，无污染
• SSI格雷码或二进制编码
• 单圈/多圈（16位/43位）
• 具备32位处理器的前瞻性技术
• 双色LED指示运行状态
产品详细说明
法兰
空心轴（盲孔）
镀铬钢,磁性屏蔽
分辨率
单圈分辨率
高达65,536步/圈（16位）
多圈分辨率
高达43位
最小插入深度: 8 mm
最大插入深度: 17 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 6.35 mm
最小插入深度: 8 mm
最大插入深度: 17 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
供电电压
10 VDC ~ 32 VDC
消耗电流: typ. 50 mA
功耗: max. 0.5 W
消耗电流: typ. 80 mA
功耗: max. 0.44 W
防护等级
外壳: IP65, IP67; 主轴密封: IP65; 电缆的型号 K1: IP40, K6: IP20
