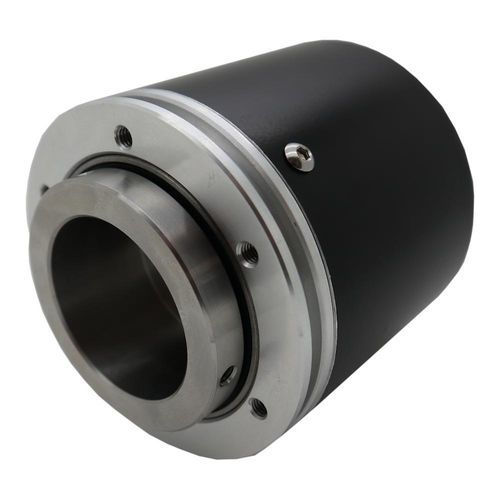

绝对值旋转编码器 MH900光学16位32位
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 绝对
- 所用技术
- 光学
- 绝对编码器解析度
- 16位, 20位, 32位
- 机械特性
- 盲轴, 多圈
- 输出信号
- 模拟, BiSS-C, 平行, RS-485, SAE J1939, SSI, CANopen, ProfiNet, PROFIBUS, EtherCAT
- 电源电压
- 5Vdc, 8-30 V DC
- 材质
- 铝制, 不锈钢
- 保护水平
- 抗震动, 抗冲击, IP65
- 应用
- 工业
- 其他特性
- 高解析度
- 外壳直径
90 mm
(3.54 in)- 轴直径
最多: 50 mm
(1.97 in)最少: 35 mm
(1.38 in)- 输出频率
最多: 500 kHz
最少: 0 kHz
- 工艺温度
最多: 70 °C
(158 °F)最少: -20 °C
(-4 °F)
产品介绍
概述
多圈绝对值编码器记录角位置和转数。多圈功能可通过与驱动轴相连的内部减速机构机械实现，或由电子方式实现。
测量值与接口
输出值由单圈角度和转数计数组成。根据型号，计算后的数值可通过多种工业接口输出：SSI、CANopen、CAN SAE J1939、RS485、Profibus、Profinet、EtherCAT、BiSS‑C、Parallel、Analog。
多圈绝对值编码器 – 实心轴
多圈绝对值编码器 – 盲孔空心轴
技术特性
多圈绝对值编码器记录角位置和转数。多圈功能可通过与驱动轴相连的内部减速机构机械实现，或由电子方式实现。
测量值与接口
输出值由单圈角度和转数计数组成。根据型号，计算后的数值可通过多种工业接口输出：SSI、CANopen、CAN SAE J1939、RS485、Profibus、Profinet、EtherCAT、BiSS‑C、Parallel、Analog。
多圈绝对值编码器 – 实心轴
- 微型标准工业型 — 系列 MS360
- 尺寸：Ø 36 mm
- 分辨率：1–16 位 single‑turn / 1–20 位 multi‑turn
- 实心轴：Ø 6、6.35、8 mm
- 编码：二进制、Gray
- 接口：SSI、CANopen、SAE J1939、RS485
- 供电电压：5 VDC；8–30 VDC
- 标准工业同步法兰编码器 — 系列 MS580
- 尺寸：Ø 58 mm
- 分辨率：1–16 位 single‑turn / 1–20 位 multi‑turn
- 实心轴：Ø 6–12 mm
- 编码：二进制、Gray
- 接口：SSI、CANopen、SAE J1939、RS485、Profibus、Profinet、EtherCAT、BiSS‑C
- 供电电压：5 VDC；10–30 VDC
- 可选：盲孔空心轴
- 标准工业同步法兰编码器 — 系列 MS581
- 尺寸：Ø 58 mm
- 分辨率：1–16 位 single‑turn / 1–20 位 multi‑turn
- 实心轴：Ø 6–12 mm
- 编码：二进制、Gray
- 接口：Parallel、SSI、CANopen、SAE J1939、RS485、Analog、Profibus、Profinet、EtherCAT、BiSS‑C
- 供电电压：5 VDC；10–30 VDC
- 可选：盲孔空心轴
- 标准工业同步法兰编码器 — 系列 MS700
- 尺寸：Ø 70 mm
- 分辨率：1–16 位 single‑turn / 1–20 位 multi‑turn
- 实心轴：Ø 10–12 mm
- 编码：二进制、Gray
- 接口：SSI、CANopen、SAE J1939、RS485、Profibus、Profinet、EtherCAT、BiSS‑C
- 供电电压：5 VDC；8–30 VDC
- 标准工业同步法兰编码器 — 系列 MS900
- 尺寸：Ø 90 mm
- 分辨率：1–16 位 single‑turn / 1–20 位 multi‑turn
- 实心轴：Ø 10–12 mm
- 编码：二进制、Gray
- 接口：Parallel、SSI、CANopen、SAE J1939、RS485、Analog、Profibus、Profinet、EtherCAT、BiSS‑C
- 供电电压：5 VDC；8–30 VDC
多圈绝对值编码器 – 盲孔空心轴
- 微型盲孔型 — 系列 MH360
- 尺寸：Ø 36 mm
- 分辨率：1–16 位 single‑turn / 1–32 位 multi‑turn
- 空心轴：Ø 6、Ø 6.35 mm
- 编码：二进制、Gray
- 接口：SSI、CANopen、SAE J1939、RS485
- 供电电压：5 VDC；8–30 VDC
- 盲孔型 — 系列 MH700
- 尺寸：Ø 70 mm
- 分辨率：1–16 位 single‑turn / 1–32 位 multi‑turn
- 空心轴：Ø 24–36 mm
- 编码：二进制、Gray
- 接口：SSI、CANopen、SAE J1939、RS485、BiSS‑C
- 供电电压：5 VDC；8–30 VDC
- 盲孔型 — 系列 MH900
- 尺寸：Ø 90 mm
- 分辨率：1–16 位 single‑turn / 1–32 位 multi‑turn
- 空心轴：Ø 35–50 mm
- 编码：二进制、Gray
- 接口：SSI、CANopen、SAE J1939、RS485、BiSS‑C
- 供电电压：5 VDC；8–30 VDC
技术特性
- 功能：多圈测量 = 角位置 + 转数计数（齿轮或电子实现）
- 编码选项：二进制、Gray
- Single‑turn 分辨率：1–16 位（视系列而定）
- Multi‑turn 分辨率：最高 20 位（部分空心轴系列最高 32 位）
- 接口：SSI、CANopen、CAN SAE J1939、RS485、Profibus、Profinet、EtherCAT、BiSS‑C、Parallel、Analog（视型号而定）
- 轴型：实心轴与盲孔空心轴（多种直径）
- 典型供电电压：5 VDC 及 8–30 VDC 范围（视型号而定）
- 可用尺寸（法兰直径）：Ø 36 mm、Ø 58 mm、Ø 70 mm、Ø 90 mm
- 产品系列：MS360、MS580、MS581、MS700、MS900、MH360、MH700、MH900
