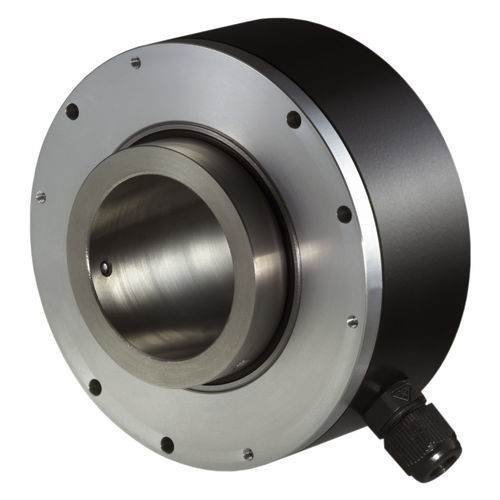

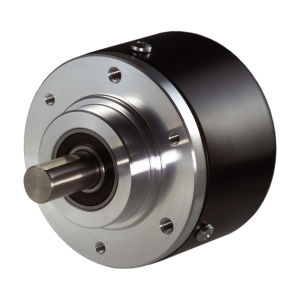

增量旋转编码器 SH103

光学中空轴模拟

正弦-余弦编码器是一种增量式旋转编码器，它采用特殊类型的编码盘和光电检测技术，可输出正弦和余弦信号。 正弦-余弦编码器是用于测量位置变化（线性或旋转）的传感器，能够测量距离、角度以及方向。这些传感器常被用作反馈系统，例如在伺服驱动、机器人技术和自动化领域中。然而，正弦-余弦编码器无法确定绝对位置。 由于正弦-余弦编码器与增量式编码器非常相似，因此建议事先复习增量式编码器的相关知识。增量式编码器与正弦编码器的区别在于，A和B数据通道向控制器发送的是峰峰值为1伏特的正弦波，而不是数字脉冲格式。 常见的输出信号电平包括 TTL、HTL（均为数字信号）以及 1 Vpp 和 12 μA（模拟信号）。 正弦-余弦信号通过下游信号调理进行处理。 信号稳定的正弦和余弦波形使得可以使用相应的组件进行内部插值，从而进一步提高精度和分辨率。
