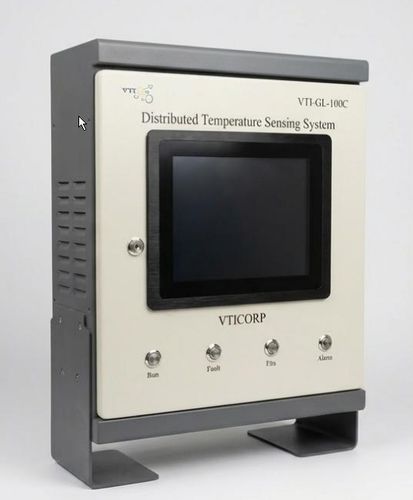

温度测量系统 VTI-GL-100C

光纤连续式工业用途

概述
大规模能源与工业资产的热监测要求实现100%连续覆盖、无盲区、米级事件定位，并能在恶劣环境下可靠运行。

关键性能指标

• 总测量范围：4 条光学通道 × 每通道 5 km（总计 20 km 连续监测）
• 温度精度：±1 °C；温度分辨率 0.1 °C
• 空间分辨率：0.5 m
• 沿线现场供电：0 W（被动光缆）
• 抗 EMI/RFI 性能：对电磁干扰具有完全免疫性

主要优势

• 沿光纤 24/7 连续实时监测，避免点式传感器之间的盲区
• 米级定位：事件定位精度 0.5 m 以内，便于定向维护
• 危险区安全：本质安全设计；装甲光纤仅传输光信号，对高压 EMI 免疫且无电火花风险
• 坚固且柔性的装甲传感电缆，LSZH 外护套，适用温度 -40 至 +120 °C
• 无需沿线现场供电：全程被动玻璃光纤
• SCADA 与 AI 集成：内置 10.4 英寸工业触摸屏、Modbus RTU (RS485)、RJ45 以太网及 16 路可编程继电器输出

工作原理 - Raman OTDR
拉曼时域反射率测量（OTDR）通过比较 Anti-Stokes 与 Stokes 反向散射强度来推导温度剖面与事件位置。

• Stokes 波段：强度主要受光纤传输特性与激光功率影响
• Anti-Stokes 波段：强度高度依赖温度

技术比较 - DTS 与点式传感器

• 覆盖范围：VTI-GL-100C (DTS) — 100% 连续线路；点式传感器 — 仅限安装点
• 盲区：DTS — 无；点式传感器 — 传感器间存在间隙
• 现场供电：DTS — 0 W（被动光纤）；点式传感器 — 需要布线或电池
• 抗 EMI 性能：DTS — 免疫；点式传感器 — 易受 EMI 干扰

关键应用

• 高压电缆隧道与电缆桥架 — 以米级精度检测过热、绝缘破损与火灾风险
• 长距离管线 — 在数十公里范围内检测泄漏、流动结蜡、堵塞及异常温度变化
• 石油储罐与 LPG 储罐 — 在罐体、罐底与浮顶周围实现三维连续热异常监测并联动灭火系统
• 道路与公用隧道 — 安装于隧道顶板与设备通道以实现快速火灾检测和通风控制支持
• 输送带与散装物料处理 — 沿输送线持续热监测以发现轴承摩擦并防止自燃
• 集成运维 — 中央 AI 监控平台汇总温度剖面、GIS 映射、历史趋势分析与动态线路评级

技术参数

• 商用名称：VTI-GL-100C
• 控制器：4 光学通道（FC/APC）
• 每通道最大距离：5 km；总计 20 km 连续监测
• 空间分辨率：0.5 m
• 温度精度：±1 °C；温度分辨率 0.1 °C
• 测量范围：-40 至 +120 °C（取决于电缆可达 +300 °C）
• 采样频率：3 次/秒/通道
• 继电器输出：16 路可编程继电器（250 VAC / 3 A）
• 通信接口：1×RJ45 以太网、1×RS485（Modbus RTU）、1×RS232
• 显示与本地 HMI：内置 10.4 英寸工业触摸屏
• 电源与外形：DC 24V、50W；尺寸 420 × 182 × 580 mm；工作温度 -10 至 +50 °C
• 装甲感测电缆：光纤芯径 62.5 μm / 包层 125 μm；支持多模/单模
• 电缆外径：Ø3.0 mm，不锈钢螺旋与编织装甲
• 外护套：阻燃 LSZH，防静电，抗紫外线
• 抗拉与抗压性能：安装张力 ≤500 N，运行 ≤300 N；抗压 ≤5000 N/10 cm
• 最小弯曲半径：≥60 mm（动态）、≥30 mm（静态）
