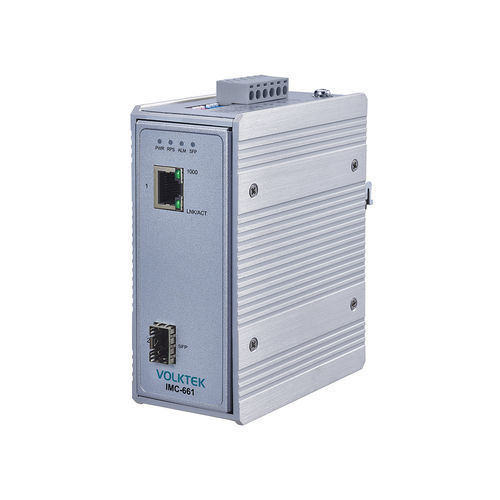

媒体变换器 IMC-661

信号以太网工业

产品亮点 1 x 10/100/1000 RJ45 端口和 1 x 100/1000 SFP 端口 从铜缆转换为长距离光纤传输，实现无噪声通信 链路故障信号可查看连接状态 使用技术线路环回以排除某些问题 IP30 铝质外壳，具有高导热性 工作温度 -40°C~75°C (-40°F~167°F) 概览 IMC-661 是一款 10/100/1000 RJ45 和一个 FX/GbE SFP 工业转换器，可从光纤转换为铜缆，实现与网络中心的长距离光纤连接。多速率 RJ45 端口兼容第三方设备，可适应不同的速度，并将数据发送到兼容不同速度模块的 SFP 端口。该设备使用 Line LoopBack 对设备进行诊断和故障排除。该媒体转换器采用工业级组件，封装在具有高导热性的 IP30 铝外壳中，可保护设备免受工具和危险的损坏。它可承受振动、冲击、自由落体、干扰和 -40℃~75℃ （-40°F~167°F）的温度，适合极端的工业应用。为确保可靠性，端子板上的冗余电源和报警继电器触点可确保不间断运行，并在断电时发出警报。 强大的电气和电磁防护功能：可抵御 EMI（电磁干扰）、ESD（静电放电）、电源浪涌、过压、过流和极性反接。用户友好型信号强度和故障链路监控：LFS（链路故障信号）可轻松确定光信号强度，并检测铜缆和光纤端口上的故障链路。冗余电源系统：可同时使用两个不同的电源供电，例如 SDR-480P-48 电源和 IRA-120/IRA-160 DIN 导轨式交流直流电源适配器，并带有断电报警功能。 规格 标准：IEEE 802.3（10BASE-T）、IEEE 802.3u（100BASE-TX/FX）、IEEE 802.3ab（1000BASE-T）、IEEE 802.3z（1000BASE-SX/LX）、IEEE 802.3x（流量控制）、IEEE 802.3az（节能以太网）接口： 端口1 x 10/100/1000BASE-T (RJ45)、1 x 100FX/GbE SFP 插槽 LED 面板：PWR、RPS、ALM、SFP、1000、LNK/ACT DIP 开关：主电源/冗余电源电压下降报警设置 电源：输入电压：主电源：20~57V DC，冗余电源：20~57V DC 电源连接：4 针 DC 插口（主电源输入），6 针端子板（主电源/冗余电源输入） 输入极性保护：电压跌落报警：主电源/冗余电源输入报警继电器：一个继电器输出，电流承载能力为 1A @ 24V 直流电耗：6W ESD 保护存在 浪涌保护机械和环境 外壳铝质（IP30 保护） 安装：工作温度：-40°C~75°C（-40°F~167°F） 储藏温度：-40°C~85°C（-40°F~185°F） 工作湿度：5 至 95% 相对湿度（非冷凝） 储藏湿度：5 至 95% 相对湿度（非冷凝） 重量：486 克（1.07 磅） 尺寸（宽 x 高 x 深）：6 x 120 x 100 毫米（1.95 x 4.72 x 3.94 英寸） 重量：1.07 千克（1.07 千克 49.6 x 120 x 100 mm (1.95 x 4.72 x 3.94 in) 型号描述IMC-6611 x 10/100/1000 RJ45 至 1 x FX/GbE SFP 工业转换器，-40°C~75°C *规格如有变更，恕不另行通知。 技术规格/特性 1 x 10/100/1000 RJ45 端口 1 x 100/1000 SFP 端口 从铜缆转换为光纤 链路故障信号线路环回技术 IP30 铝质外壳 工作温度：-40°C~75°C 冗余电源 DIN 导轨安装 EMI、ESD、浪涌、过压、过流和极性反接保护 功耗：6W 尺寸 49.6 x 120 x 100 毫米 重量：486 克
