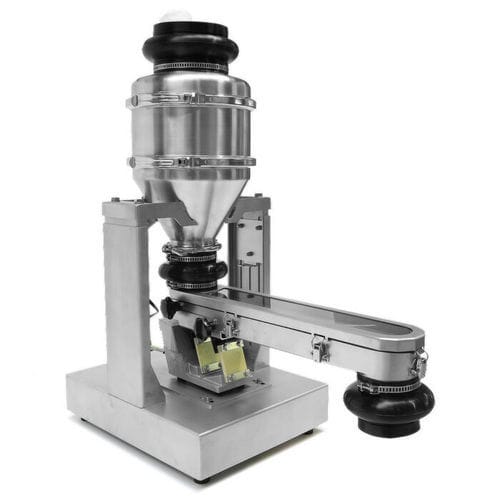

称重式给料机 VFD 100

活塞真空振动

概述
该紧凑型功能单元可实现对粉体、颗粒和其他自由流动散装物料的精确称量与配料。模块化设计便于在工艺系统中集成，并可与真空输送系统配合使用，采用失重（LIW）概念实现克级精度的投料控制。

主要特性

• 对粉体、颗粒及其他自由流动散装物料进行精确称量与配料（精度：通常为几克）。
• 集成缓冲容器与振动给料器，实现连续取料与配料。
• 采用内置称重传感器（称重单元）进行连续净重测量，基于失重原则工作。
• 电驱动振动给料器，输送能力连续可调；适用于启停工况且无惰性运行；节能且低噪。
• 模块化设计，易于拆卸和清洗；物料搬运温和。
• 输送料槽/管可按需选配不同长度，并提供 AISI 304 或 AISI 316 不锈钢材质。
• 进出口采用卡箍（clamp）连接，并配备 FDA 认证的弹性补偿器。
• 可选 PLC 以处理称重传感器信号并控制配料；亦可并入已有工厂 PLC。
• 适用于 ATEX / 爆炸危险区安装。

工作原理

• 称重传感器持续测量缓冲容器与振动给料器内的净重；控制系统按 LIW 原理调节配料。
• 对于大批量时，配料会在补充缓冲容器时暂停；总投料量为各次循环之和。
• 粉体或散装物料可从其他容器或通过真空输送进料至缓冲容器；振动给料器连续取料并将物料输送到下游工位（例如混合机）。

典型组件 / 关键部位

• 缓冲容器
• 活塞振动器
• 圆盘阀
• 节流管
• 支架
• 料槽（输送料槽 / 闭合进料料槽）
• 驱动（振动驱动）
• 秤 / 称重传感器（连续称量）

应用 / 行业

• 化工行业
• 制药行业
• 食品行业
• 化妆品行业
• 任何需要将真空输送、称量与粉体/颗粒配料相结合的工艺

系统集成与卫生设计

• 模块化系统便于与工艺装置集成，并可与真空输送系统组合使用。
• 材料和连接件为卫生清洗及工艺兼容性而选用（AISI 304 / AISI 316；卡箍连接）。

特性 / 技术规格

• 型号：VFD 100
• 制造商 / 品牌：Volkmann
• 称重概念：内置称重传感器，失重（LIW）
• 精度：通常为几克（视应用而定）
• 驱动：电动振动给料器；输送能力可调；适用于启停工况
• 材料：料槽/管道采用 AISI 304 或 AISI 316 不锈钢
• 连接：卡箍连接；FDA 认证的弹性补偿器
• 控制：可选 PLC（内置或并入工厂 PLC）
• 清洗 / 维护：易于拆卸组装以便清洗
• 防爆：适用于 ATEX / 爆炸危险区应用
• 集成：设计用于与真空输送及下游工艺设备（例如混合机）组合
