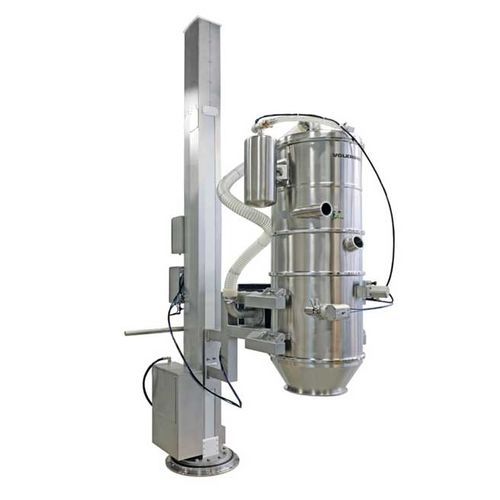

工业电动升降柱

用于制药业食品工业可调节

概述
升降柱使真空输送机能够快速与设备或容器对接与脱接。它们简化了清洁与维护，加快了产品切换，并通过机械方式将输送机与机器解耦，以避免重量和振动传递。移动/带轮款式允许在多个工序线或出料点使用同一台真空输送机。

应用与典型用途

• 向不同尺寸的容器或容器体进行填充（根据容器高度调整垂直位置）
• 为搅拌机及其他工艺设备供料与填充
• 符合人体工学的清洁与维护（将输送机下降至工作高度）
• 在清洁或维护期间为设备提供自由访问
• 将质量和振动与下游设备解耦
• 在多个位置灵活使用一台真空输送机（移动式升降柱）
• 将真空输送机移至清洗区进行清洗

固定式和移动式升降柱
固定式升降柱永久安装于地面；对于高柱/重型臂，可额外固定至天花板。其占地小，可实现大行程和长臂距，并提供精确定位。柱体或臂可配置回转功能（整柱绕垂直轴旋转或臂通过关节旋转）。

移动式升降柱允许在多个出料点使用同一台真空输送机；可在生产区域内移动并定位。与固定式相比，移动式需要更大的机动空间。常见移动结构包括U形底盘（出料点需位于U内或前滚轮需穿过出料点下方）或在柱后方延长底盘的平车以提高稳定性。

升降调节的驱动类型
我们提供三种用于升降柱上真空输送机高度调节的驱动类型：

• 手动驱动：手柄驱动齿轮箱与齿条。成本低，适合间歇性使用；对轻型输送机需要的力较小。
• 气动驱动：柱内集成压缩空气油缸。适用于粉尘爆炸危险区域（适合要求防爆的安装场所）。
• 电动驱动：提供高定位精度，支持大升降高度与较重载荷；适合需要频繁变更填充高度的场合。

旋转动作
旋转选项包括整根固定柱绕垂直轴旋转（手动旋转并带锁定位置）或在臂/叉上安装旋转接头以实现臂的水平旋转。移动式和固定式柱均可实现臂部的旋转接头。

在危险区域的运行（ATEX / 防爆）
升降柱可按粉尘爆炸危险环境设计。许多设计可在Zone 22使用；在适当组合时，Volkmann 的 VS 与 PPC 系列真空输送机通过型式检验，可用于 Zones 1、2、21 和 22 的安装与运行。

对接系统
真空输送机与下游设备或容器之间的连接可为手动或自动。对接系统（例如 VIAS 对接阀或用于制药的无菌传输阀）在需要时可实现自动对接/脱接及无菌传输。

真空输送机的快换支架
可选的快换支架允许将 Volkmann 真空输送机无工具地插入或从叉架中拆卸：通过定位销将输送机引导到安装块，用锁销固定，然后根据需要通过夹具和插头连接恢复输送线、气动接头和接地线的连接。

连接与介质供给
输送管线、压缩空气供给、电气连接及其他线路通过臂部布线至真空输送机。对于移动式升降柱，气动与电气连接可采用插拔方式；也可按客户要求定制连接。

材料与表面处理
标准材料：AISI 304 不锈钢。标准表面：喷砂 Ra < 1.5 µm。可按需提供更细致的研磨表面：Ra < 0.8 µm。

自动化
电动与气动驱动版本适合自动化。可选接口支持与其他控制器或上位系统的数据交换（例如 OPC UA 架构）。

特殊解决方案
可开发定制升降柱（示例：集成金属探测器、无菌传输解决方案、HEPA 二级过滤、在线清洗 WIP 功能，或为低天花高度而重新布置过滤器与真空泵以降低整体高度）。

技术规格

• 产品类型：真空输送机用升降柱/提升装置（固定或移动）
• 驱动选项：手动（手摇+齿轮箱与齿条）、气动（集成气缸）、电动（电机驱动）
• 旋转：柱体绕垂直轴旋转或臂/叉配旋转接头
• ATEX 适用性：可提供粉尘爆炸区使用的设计；Volkmann VS 与 PPC 系列在指定配置下适用于 Zones 1、2、21、22
• 材料：标准 AISI 304 不锈钢
• 表面：标准喷砂 Ra < 1.5 µm；可选研磨 Ra < 0.8 µm
• 安装：地面固定（固定式）并可选天花支撑；移动小车具 U 型底盘或后部延长底盘选项
• 配件 / 选项：快换支架、对接阀（VIAS 或无菌）、Multijector® 泵在臂上安装、HEPA 二级过滤、WIP 兼容集成、金属探测器集成
• 连接：输送管线、气动与电力供应经臂部引入；移动式可采用插拔连接
• 自动化接口：可选（例如 支持 OPC UA）
