废水分离器 DebrisCatcher

重力测定用于污水处理用于水处理

概述
DebrisCatcher 是一款能动重质分离器，将重力分离、切割筛和低速非接触清除单元结合，用于从液体介质中去除石块、金属件及其他异物。其设计旨在在保持低能耗的同时保护泵、阀门及下游组件。

优势

• 防止石块和金属件等异物对下游设备造成损坏
• 避免泵、闸阀和工艺阀门堵塞
• 高处理能力且驱动功率低
• 采用对置轴承支撑驱动轴，结构稳定

工作原理

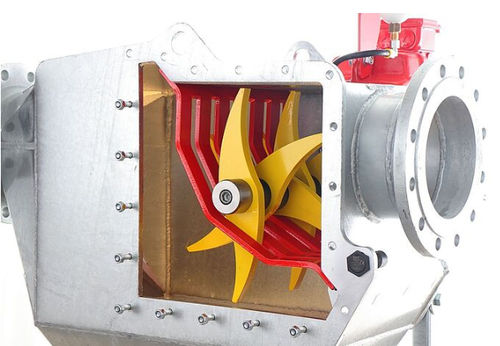

进液在流动优化的壳体内被抑制，利于重力分离：较重的颗粒沉降至分离区，而较小或较轻的异物被切割屏捕捉。低速、非接触的清除单元拾取被捕捉的物料，并主动引导其进入重质物料舱。壳体几何形状经流场仿真优化以最大化重力辅助分离效果。

特性

• 能动重质分离：被截留的异物由清除单元主动引导入分离舱，相较于被动系统更可靠
• 流动优化的壳体：宽敞且平缓的区域提供缓慢层流，适合重力分离
• 对置轴承：为驱动轴提供额外支撑以确保稳定性
• 密封系统：机械密封与径向轴封圈组合，配备缓冲液罐以控制泄漏
• 清除单元几何：与筛板协调设计形成大钝角，防止卡堵

可选项

• 筛缝规格：12 mm、25 mm、40 mm，可在小型金属件截留和压损间权衡
• 接头：根据现场需求提供 DN150 或 DN200
• Debris Removal System (DRS)：可选在运行过程中移除分离出的重质物，介质损失小（约 15 l）
• Performance Control Unit (PCU)：可选 PCU 用于监控/自动化，并可与 PreMix 或 RotaCut RCX 集成

材料、结构与性能
壳体由焊接钢板制成并经热浸镀锌处理以提高耐腐蚀性。该装置适用于加压工况（最大内部压力可达 4 bar）。非接触清除单元与低速驱动使能耗和磨损最小：在最高 400 m3/h 的处理量下，DebrisCatcher 典型驱动功率约为 2 kW，从而延长使用寿命。

应用领域
适用于沼气厂和废水处理等应用，以及石块、金属件或其他重质异物进入液体流的系统（例如新鲜液体粪便或生物质进料）。其紧凑的占地尺寸便于在空间受限处安装，同时可靠地保护泵和系统组件。

技术特性 / 规格

• 型号名称：DebrisCatcher
• 筛缝选项：12 mm、25 mm、40 mm
• 接头：DN150 或 DN200
• 最大处理量：最高 400 m3/h
• 典型驱动功率：约 2 kW（在最高 400 m3/h 时）
• 最大内部压力：最高 4 bar
• 材料 / 表面：焊接钢板壳体，热浸镀锌
• DRS 每次排放的介质损失：约 15 l
• 驱动轴密封：机械密封 + 径向轴封环，带缓冲液罐
