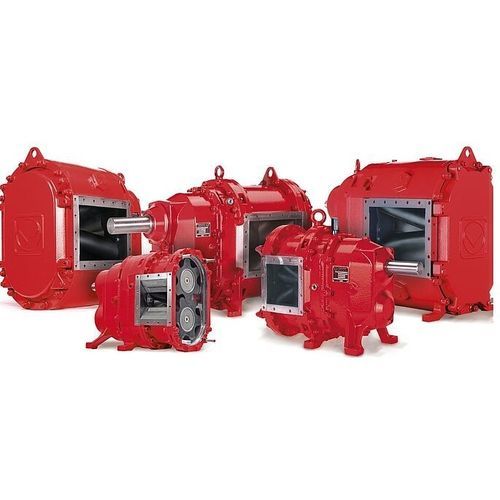

凸轮转子泵 VX series

用于带电水电动自吸式

产品概述
Vogelsang VX 系列为回转叶轮泵系列，适用于从低粘度液体到高粘度、含磨料、腐蚀性或剪切敏感介质的工业输送。该系列具有紧凑结构、可现场快速维护的 QuickService 设计，并提供多种材料与传动配置以适配不同工艺要求。

主要优点

• 现场维护便捷：拆卸泵盖即可进入泵腔（QuickService）。
• 自吸性能佳，耐干运转且耐异物进入。
• 模块化元素化设计，降低备件成本并减少停机时间。
• 多样的叶轮与材料选择，可根据介质相容性和耐磨性定制。
• 容积效率高，运行成本效益明显。

型号概况
VX100
紧凑型，4 种规格，适用于小至中等流量，最大约 50 m3/h，最高压力约 10 bar。可选轻量化铝件、直联电机及 PTB A1 版本。

VX136
通用紧凑型，6 种规格，多种结构形式；流量可达约 364 m3/h，压力可达 12 bar。可选 InjectionSystem、径向/轴向耐磨板及 ADI、不锈钢、镍基合金等材料。

VX186
坚固型，8 种规格，多种版本；流量可达约 1,025 m3/h，压力可达 12 bar。适用于大流量及含磨料、粘稠或腐蚀性介质，配备耐磨板概念及多种驱动选项。

VX215
高流量系列，4 种规格、6 种结构，流量可达 1,417 m3/h（24,000 l/min），压力可达 8 bar。大通径（例如 90 mm）提高耐异物能力，QuickService 与 InjectionSystem 选件支持快速维护。

VX230
高性能系列，4 种规格、6 种结构；流量可达约 1,234 m3/h，压力可达 12 bar。设计便于快速检修并将停机时间降至最低。

系列特性

• 可调泵体半壳：无需额外零件即可补偿磨损。
• 轴向与径向耐磨板采用高耐磨特殊钢，延长维护周期。
• 丰富的叶轮组合：多种几何形状和材料（NBR、EPDM 系列、CSM、FKM、PU、不锈钢、氮化钢），包含 HiFlo 叶轮以实现无脉动输送。
• 材料选项：耐磨灰铸铁、ADI、不锈钢、双相钢及镍基合金；可选热处理与耐磨涂层。
• Quality Cartridge 机械密封：工厂预装的密封组件，便于快速可靠更换。
• 大直径、稳固轴设计以最小化弯曲和启动磨损。

可选项

• InjectionSystem：提升抗异物能力、吸入性能和容积效率（现场试验显示寿命可提升约 2.5 倍）。
• 径向/轴向耐磨板（特殊钢）。
• HiFlo® 叶轮：实现无脉动输送并提升吸入能力。
• 转速传感器：用于基于转速的流量测量与控制。
• Universal Drive System（UDS）：支持多种驱动形式并简化备件管理。
• QD 结构：额外支撑轴承以在高压下减少轴弯曲。
• 轻量化/铝制选项：用于运输应用，机壳或核心部件采用铝材，介质接触部位采用耐磨材料。

应用领域

• 农业（施撒、粪液输送）。
• 沼气厂（供料、回流、消化残渣处理）。
• 工业（研磨性或粘稠介质输送，依据材料选择可用于化工领域）。
• 运输与移动系统（罐式运输车、铁路、公路、船用系统）。
• 污水与污泥处理、膜过滤供料。

下载与技术资料
Vogelsang 提供产品手册、宣传册及技术资料，便于选型与系统集成。

技术规格

• 系列：VX100、VX136、VX186、VX215、VX230（多种尺寸与结构类型）。
• 流量范围（示例）：VX100 最高约 50 m3/h；VX136 最高约 364 m3/h；VX186 最高约 1,025 m3/h；VX215 最高约 1,417 m3/h；VX230 最高约 1,234 m3/h。
• 压力能力（示例）：VX100 最高约 10 bar；VX136/VX186/VX230 最高约 12 bar；VX215 最高约 8 bar。
• 通径示例：VX215 可达 90 mm。
• 构件材料：耐磨灰铸铁、ADI、不锈钢、duplex、镍基合金；耐磨板为特殊钢。
• 维护特性：QuickService（在安装位置可更换介质接触部件）、Quality Cartridge、元素化设计以降低维护成本。
• 可选项：InjectionSystem、HiFlo 叶轮、径向/轴向耐磨板、UDS、转速传感器、QD 设计、轻量化/铝制版本。
