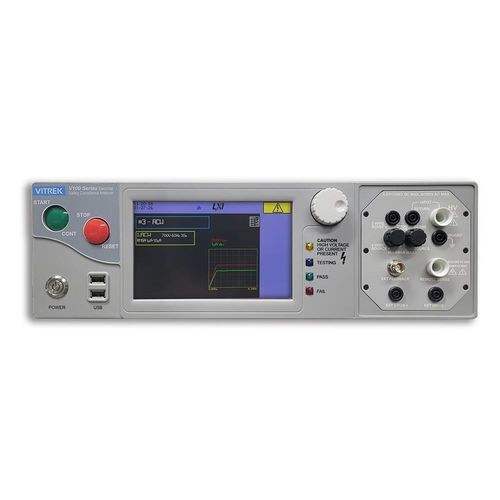

直流耐压测试仪 V10X

交流高电压电气标准

概述
Vitrek V10X Series 是面向生产和实验室环境的先进电气安全测试平台。它提供多种测试功能：AC hipot、DC hipot、绝缘电阻（IR）、接地电阻和四线低阻测量。该平台支持自动化（原生SCPI）、嵌入式PDF报告，并可通过高压扫描通道控制扩展为大规模多点测试系统。

主要特性

• AC hipot 标配至 10 kVrms；DC hipot 标配至 15 kV；可选外置 30 kV AC 增压模块
• 高功率 AC 输出选项（100 mA、200 mA；支持机型可选 500 VA）
• DC 高电流输出最高可达 50 mA，适用于大电容被测件快速充电
• 部分型号集成接地测试，最高达 40 A RMS
• 皮安级漏电分辨率（100 pA），支持 TΩ 级绝缘电阻测量
• 基于 DSP 的先进测量技术，具备相角分析以区分电阻性和电容性漏电
• 可配置的宽带电弧检测，双参数阈值（时间与幅值），快速击穿检测 <150 μs
• 全彩触摸屏，支持图形化序列编辑与实时测量曲线
• 可配置多步序列：支持 1,000+ 步，包含斜坡、驻留、多级 IR 及多驻留不返回零
• 可直接控制多达 1,600 路高压扫描通道，适用于大型测试矩阵
• 连接性：以太网（LAN）、USB、RS‑232、数字I/O；可选 GPIB；嵌入式 Web 界面与 Wi‑Fi 配置
• 内置 PDF 报告生成与 CSV 导出，便于审计记录，包含时间戳、操作员 ID 和完整测量可追溯性
• 多层安全架构：Ground Fault Interruption (GFI)、Safety Fault Interlock (SFI™)、Test Lead Safety Sense (TLSS™)
• 面向 UL、IEC、CSA、MIL‑STD 和 DO‑160（400 Hz）测试要求设计
• 美国制造；标准两年保修

能力（摘要）
AC Hipot - 各型号电压范围：V101–V104：20 V–6 kV；V105–V108：50 V–10 kV；外置 AC‑30 可达 30 kV AC
AC Hipot - 标准最大电流：通常为 50 mA；可选 100 mA 或 200 mA；500 VA 选项提供更高功率
DC Hipot/IR - 各型号电压范围：V101–V102：20 V–6 kV；V103–V106：50 V–11 kV；V107–V108：50 V–15 kV
DC Hipot - 最大 DC 电流：通常最高 50 mA（视型号/选项而定）
IR 测量：皮安级分辨率，支持 TΩ 范围
接地测试：选定型号集成至 40 A RMS
四线欧姆表：快速 5 位数电阻测量，最低可至 100 μΩ；量程可达 100 kΩ

包含/可用软件与文档
内置 PDF 报告生成与 CSV 导出。提供 QT Insite PC 软件（许可选项）用于自动化、测试管理和数据处理。

配件与选项（示例）

• AC‑30 外置 AC 增压器（30 kV AC 选项）
• 500 VA 高功率选项与 AC‑2（2 kV/200 mA）选项
• 可选 GPIB 接口
• 后端端子选项、机架安装套件、安全箱体
• 远程启动/停止脚踏或手动开关、HV 导线套件、接地探头与开尔文导线

技术规格

• AC 测试电压：标配最高 10 kVrms；通过 AC‑30 选项可扩展至 30 kVrms
• DC 测试电压：更高规格型号标配最高 15 kV
• AC 输出电流：标配 50 mA；可选 100 mA、200 mA；支持机型具备 500 VA 容量
• DC 源电流：最高可达 50 mA（取决于型号）
• 接地：适用型号集成至 40 A RMS
• 漏电流分辨率：100 pA
• 相角测量：同相与正交分量，典型精度 ±0.05° RMS
• 电弧检测：幅值与脉宽阈值可配置（脉宽 4–30 μs 可选）
• 击穿检测：响应时间 <150 μs
• 序列存储：1,000+ 多步序列、支持多驻留与斜坡；非易失性存储
• 接口：Ethernet LAN、USB Host、RS‑232、数字 I/O；可选 GPIB；支持 SCPI 指令集
• 远程功能：嵌入式 Web 界面与 Wi‑Fi 配置，用于远程监控与测试管理
• 报告与数据：内置 PDF 生成、CSV 导出、时间戳、操作者 ID 与完整测量追踪
• 安全特性：GFI、SFI™ <1 ms 关断、TLSS™ 连续验证
• 标准：UL、IEC、CSA、MIL‑STD 与 DO‑160（400 Hz）
• 电阻测量：4‑线开尔文法，分辨率至 100 μΩ，带自动导线补偿
• 尺寸/重量：约 132 mm H × 432 mm W × 457 mm D；净重约 9 kg（视型号/选项而定）
• 工作条件：0 °C 至 50 °C；湿度最高 85% RH 非凝结；海拔最高 7 000 ft
• 电源：105–265 VAC（45–450 Hz）；最低容量 500 VA（高功率选项时 750 VA）
• 固件：支持软件升级以获取功能增强和合规性更新
