增量旋转编码器
磁性数字输出式线路驱动

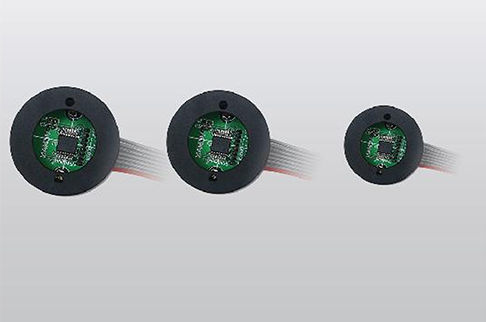

增量旋转编码器 - Vishan Motor - 磁性 / 数字输出式 / 线路驱动
增量旋转编码器 - Vishan Motor - 磁性 / 数字输出式 / 线路驱动
添加到我的收藏夹
添加到产品对比表

产品规格型号

类型
增量
所用技术
磁性
输出信号
数字输出式, 线路驱动
电源电压
5Vdc
应用
工业, 用于发动机, 用于OEM, 用于机器人
其他特性
小尺寸, 可编程, 用于反馈电机, 3通道
分辨率增量式编码器(脉冲/转)

最多: 4,096 unit

最少: 256 unit

外壳直径

22 mm
(0.87 in)

转速

最多: 20,000 rpm
(125,664 rad.min-1)

最少: 0 rpm
(0 rad.min-1)

产品介绍

主要特性:
  • 磁式旋转编码器芯片,3通道(ABI)
  • 输出接口:ABI(TTL)
  • 可编程配置:零位和每转ABI线数
  • 可选脉冲计数(ABI):4096、2048、1024、512、256 ppr
  • 可选四通道差分线路驱动器(EN22AL / EN22BL),带互补输出


产品参数:
  • 型号:Magnetic encoder, 3 channels, Line Driver, 4096 CPT
  • 直径:22 mm
  • 每转线数(LPR):256–4096
  • 脉冲计数(ABI):4096、2048、1024、512、256 ppr
  • 最高转速:20,000 RPM
  • 供电电压:5 V
  • 输出信号:TTL(ABI)
  • 编码器类型:磁式
  • 规格:产品手册可用(PDF)
  • CAD:未提供
  • 3D CAD:未提供


产品手册:
  • 标题:Magnetic encoder,3 channels,Line Driver,4096 CPT
  • 格式:PDF
  • 版本:20260311
  • 日期:2026-03-11


应用:
  • 用于工业旋转运动控制、伺服电机和反馈系统的集成
  • 用于机器人、输送线和自动化装配线的传感与反馈
  • 适用于需要直径22 mm紧凑型编码器的OEM集成
  • 可编程选项便于与ABI兼容控制器的校准和集成
