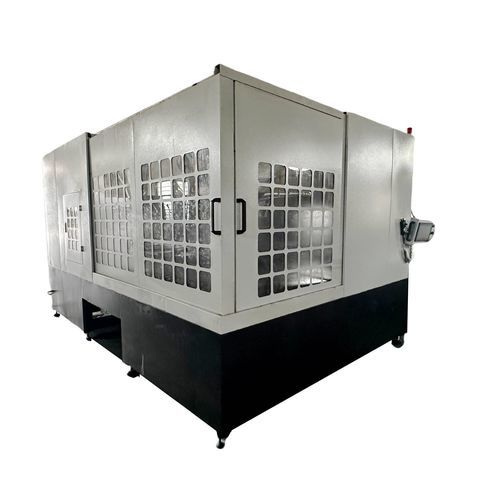

线切割机 SH200-R金刚石用于玻璃用于陶瓷
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 线式, 金刚石
- 加工材料
- 用于玻璃, 用于陶瓷
- 切割产品
- 板材, 晶圆
- 操控类型
- 带测评软件
- 应用
- 用于微电子工业
- 零件重量
- 手动装载
- 相位
- 三相
- 构造特性
- 大尺寸, 旋转台式
- 其他特性
- 高精度, 用于重型作业, 卧式, 旋转操作
- Y轴
最少: 1,000 mm
(39.37 in)最多: 2,000 mm
(78.74 in)- Z轴
550 mm
(22 in)- 切割速度
60 m/s
(196.85 ft/s)- 激光功率
6,000 W
- 重复精度
0.02 mm
(0.0008 in)- 整体长度
3,100 mm
(122 in)- 整体宽度
2,300 mm
(91 in)- 高度
2,100 mm
(83 in)- 重量
3,000 kg
(6,613.87 lb)- 电源
220 V
产品介绍
产品概述
HorizonCrystal SH200-R 是一款用于水平切割大型石英、晶体及功能性陶瓷工件的无限循环金刚石线锯。其最大工件直径可达2000 mm，支持工业级重载上料，提供精细的表面质量和高产能的切割能力。
主要特点
应用
设备优势
技术规格
附加说明
闭环金刚石线设计支持高线速与稳定的表面质量。设备配备适用于工业大件的上料工位，并可根据生产需求提供定制上料台和软件选项。
HorizonCrystal SH200-R 是一款用于水平切割大型石英、晶体及功能性陶瓷工件的无限循环金刚石线锯。其最大工件直径可达2000 mm，支持工业级重载上料，提供精细的表面质量和高产能的切割能力。
主要特点
- 适用于大直径石英及脆硬材料的水平无限循环金刚石线锯结构
- 闭环（endless）金刚石线，单向运动实现稳定切割
- 较高线速能力（典型可达60 m/s；特定endless配置可达84 m/s）
- 表面质量优良、切缝极窄（≈0.7 mm）
- 重型机身结构，可通过叉车或行车装卸工件
- 可选集成旋转台（R轴）以加速切割并提升产能
- 切割参数可调以适应不同材料与厚度
应用
- 半导体行业：对石英、陶瓷与晶体基板进行片切与切割，用于晶圆与芯片制造
- 光电子：制备用于 LED 与激光器的合成蓝宝石与晶体元件
- 陶瓷与先进材料：氧化铝、碳化硅、氧化锆、氮化硼、莫来石、sialon、Macor 等
- 珠宝与高端制造：切割大型宝石与用于手表及显示器的蓝宝石玻璃
- 科研：各种晶体材料的精密切割
设备优势
- 采用金刚石磨料线与较高线速实现高切割效率
- 连续闭环线运动带来优异的表面质量
- 切缝窄、线径细（0.35–0.8 mm）以减少材料损耗
- 坚固设计可直接处理大型重载工件
- Y、Z轴重复定位精度 ±0.02 mm，精度高
- 可选旋转轴以实现更快速、平滑的多通过加工
技术规格
- 型号：SH200-R
- 最大工件直径：2000 mm（2 m）
- 最大工件高度：无限制（视应用而定）
- 工作台Y轴行程：1000 mm（带R轴时为2000 mm）
- 工作台Z轴行程：550 mm
- 最大金刚石线速度：典型可达60 m/s，特定endless配置可达84 m/s
- 最小进给增量（Y & Z）：0.01 mm
- 重复定位精度（Y & Z）：±0.02 mm
- 总功率消耗：6 kW
- 电源：AC220V 50Hz（三相五线）
- 设备尺寸（长×宽×高）：≈ 3100 × 2300 × 2100 mm
- 整机重量：≈ 3000 kg
附加说明
闭环金刚石线设计支持高线速与稳定的表面质量。设备配备适用于工业大件的上料工位，并可根据生产需求提供定制上料台和软件选项。
