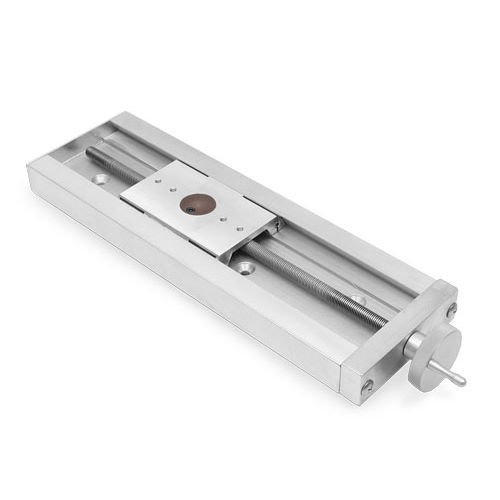

线性位移台 UniSlide® A40

手动单轴燕尾式

A40 系列 UniSlide 云台的机身宽度为 4 英寸，滑块长度为 4 英寸，可承载 100 磅的水平负载。使用 4 英寸滑块/滑架时，A40 的行程可达 38 英寸。A40 用途非常广泛，适用于各种应用。 A40 系列 UniSlides 由铝合金挤压燕尾槽底座和 60 度相对 V 型槽组成。铝合金滑块在底座的燕尾槽中运行。导螺杆由钢推力轴承和卡环支撑。导螺杆驱动螺母是由 Delrin 制成的张力可调螺母，摩擦力小，反向间隙最小。 A40 系列 UniSlide 有 10 种型号/款式。有七种导螺杆间距和快速推进配置可供选择。 UniSlide 系列和以下款式组合成一个完整的 UniSlide 组件型号。还可添加其他选件和附件（参见选件/附件）。UniSlide A40 系列组件的标准样式/型号选项包括 自由滑动型号 - 最简单的 UniSlide 组件，滑块可手动移动。它采用线性燕尾轴承，运动平稳。 螺杆驱动型 - 滑动运动由导螺杆控制。有多种不同直径的导螺杆可供选择，从 3/8 英寸到 1/2 英寸和 10 毫米。每种型号都有不同的额定提前量。 刻度旋钮型号 - 将线性刻度和刻度旋钮或鼓形刻度盘的读数结合起来，测量有效载荷的位置。可测量 0.001″ 或 0.01 mm 的位置。 刻度和游标螺旋驱动型号 - 包括底座上的精密英制或公制刻度和滑块上的偏置游标。
