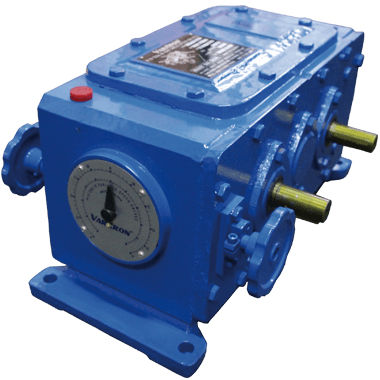

卧式变速驱动器 PIV series

模拟用于链条模块化

PIV-H 鍊條無段變速機 PIV-H鏈條無段變速機適合用於需使用精密變速需求機械如印刷機,膠膜機,造紙機械等。 產品特色 ▌精密的速度變化 精密的機構設計，即使負荷改變也不會有滑失現象發生，能範圍內保持同一速度。 ▌高效率與卓越的轉矩特性 特殊設計疊片式鏈條與多槽的傘形輪盤提高傳動效率與高轉矩特性。 ▌模組化設計 模組化設計提供立式與臥式簡單互換腳座，並提供雙入力及雙出力軸方便配置。 ▌變速範圍大及可正逆轉 變速比1:3,1:4.5 & 1:6提供更大的變速範圍及可逆轉。 PIV鏈條無段變速機的變速原理 PIV鏈條無段變速機的基本機構為，由定速回轉的入力軸(定速軸)，對某個範圍內的出力軸(變速軸)的回轉能自由且確實任意的調節回轉數。變速機最主要之部分為二支對向軸(定速，變速)向軸方向以可摺動的方示來安裝，之後的各二片傘齒輪和此傘齒輪所合成的溝來形成特殊的鏈條，二支對向軸的幅度可由調速軸來進行調節，定速軸，變速軸的其中一邊的間隙如縮小，另一邊就會自動擴大。以此種變化來說，二對傘齒輪中間所掛著鏈條的回轉半徑比率因變化使變速軸的回轉數怎樣都能無段任意的選定其變速方式。
