光电接近传感器 4022

矩形带继电器输出交流

概述
针传感器 4022 可对单针、双针、提花和联锁圆形针织机的针进行非接触监测。检测到缺陷针后，系统会立即停机并指示断针或弯针的准确位置。典型配置根据机型包含1个控制单元和1或2个光学头。

主要功能

• 一旦识别到缺陷针立即停止机器
• 检测筒针和床针的断裂与弯曲
• 可选手持终端8024作为设置辅助工具

主要特性

• 针序检测范围：15/s - 5000/s
• 光学透镜易于更换
• 4位数字显示，快速识别缺陷针
• 每个光学头配备彩色编码LED状态显示
• 适用于高速圆形针织机
• 安全红光照明
• 最大支持机号至 E50

工作原理
光学头在通过的针上投射窄光点，针反射的光脉冲通过光纤传输至控制单元。控制单元会根据机器速度和针机号自动适应针序。如果由于针缺陷导致脉冲缺失或位置异常，控制单元将触发停机，同时针计数器开始工作，显示光学头到达缺陷针位置前需通过的针数。对于切线或花型区域的缺针可设置屏蔽以避免误报。为防止误停，停机前的转数可调整。

产品亮点 / 可视化要点

• 4位数字显示，快速定位缺陷针
• 控制单元对每个光学头的彩色LED状态显示

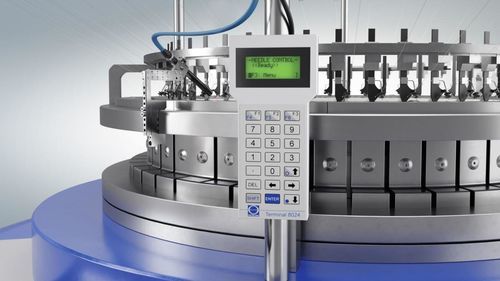

• 用于设置和诊断的手持终端8024
• 光学透镜更换简单且安全
• 兼容高速圆形针织机

技术规格

• 传感器有效范围：15 mm ±1 mm
• 针序：15/s - 5000/s
• 机号：支持至 E50
• 供电电压：11 V - 28 V AC/DC
• 平均功耗：5 VA
• 输出：继电器输出，可切换（最大 60 V）
• 典型配置：根据机型为1个控制单元和1或2个光学头
• 手持终端：8024（设置辅助）
