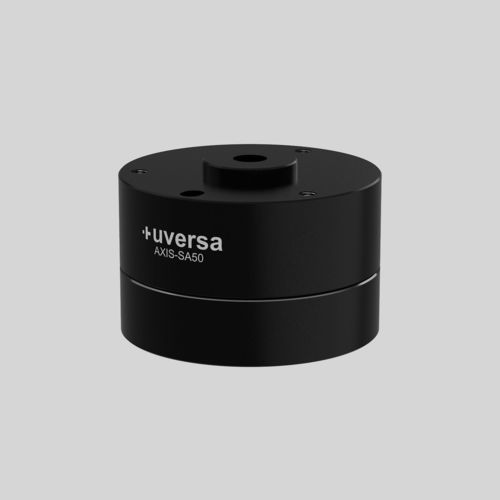

零点定心夹紧系统 / 机械 AXIS-SA50

产品概述
AXIS-SA50是一款用于工业自动化装配与接合工序的补偿单元，用于补偿位置与角度偏差。即使存在制造公差，也能实现精确接触与压入，同时在接合轴向保持可靠的力传递。

功能
集成的弹簧式自定位机构可在不引入机械应力的情况下自动对准配合件。这可防止卡滞并降低在重复自动化循环和手动装配时的损坏风险。

补偿范围与力值
模块可补偿XY平面径向偏差±1 mm及旋转偏差±3°。在Z方向可传递较高的压缩和拉伸力。测量值：XY平面恢复力约4–7 N，恢复力矩（旋转）约0.01–0.05 Nm，最大压缩力1000 N，最大拉伸力600 N，回复原位精度为百分之一毫米量级（3 µm–13 µm，样品测量）。

优点

• 为接合与压入工序提供精确且无应力的对中
• 降低机械负荷峰值，保护相邻组件
• 便于集成到抓手组件和紧凑型接合单元
• 提高自动化生产中的工艺可靠性

附加信息（表）
颜色：黑色硬质阳极氧化
HS编码：84799070
原产国：德国
材料：铝（铣削）
恢复到原始位置：3 µm – 13 µm（样品测量）

特性 / 技术规格

• 货号：AXIS-SA50
• 品牌：uversa
• 型号：AXIS-SA50
• 颜色：黑色硬质阳极氧化
• 恢复力（XY平面）：约4 N至7 N
• 恢复力矩（旋转）：约0.01 Nm至0.05 Nm
• 压缩力：最大1000 N
• 拉伸力：最大600 N
• 恢复到原始位置：3 µm – 13 µm（样品测量）
• HS编码：84799070
• 原产国：德国
• 材料：铝（铣削）
• 重量：0.234 kg
