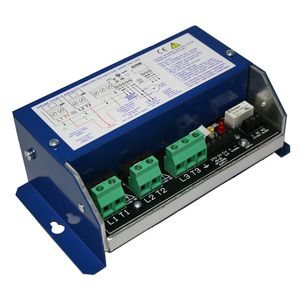

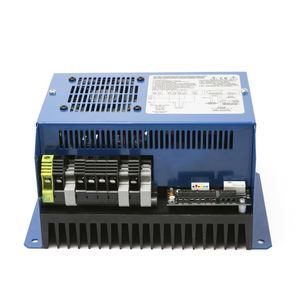

闸流晶体管功率控制器 PR1-E series

单相

功能 报警继电器 报警电路具有无电压继电器触点，额定电压高达 2A @ 125V 交流 (RMS) 负载。 继电器的内部电源通过 20mm 1A 保险丝从变压器获得。 它们连接到实时电源和中性电源，因此继电器和 LED 只有在出现过温条件或传感器故障时才能通电，只要存在电源。 过温保护 当传感器检测到 90ºC 以上的散热器温度时，报警继电器会改变状态，LED 脉冲会迅速发生。 负载的电源将断开，直到温度下降到 85ºC 时才会返回。 如果传感器发生故障，温度传感器损耗 LED 状态变为 ON/OFF（快速脉冲）。 故障 情况 DIL 开关 (SW1) 的默认设置为 ON 位置，故障情况下报警继电器将通电。 将 SW1 更改为关闭位置将连续为报警继电器供电，直到出现故障。 远程供电 本机将在出厂设置为内部供电。 如果在发生相位故障情况时需要报警继电器和 LED 通电，则需要提供外部 24V 交流或直流电源。 注 — 如果使用了远程电源，则主电源（L1、L2 和 L3）必须在开启此电源之前接通。
