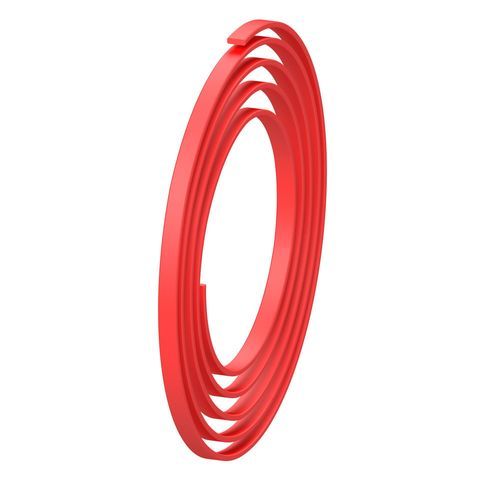

导向带 FM

产品描述
导向条 FM 由连续材料制成，可根据应用直径切割至所需长度。可用作活塞或杆的导向环，以防止金属间接触并吸收运行中出现的侧向力。导向条通过车床加工，提供多种材料和斜切边缘。正确的材料选择和对齐对于液压和气动系统的安全运行是必要的。

标准结构
标准导向条由填充 PTFE、热塑性材料或纤维增强的酚醛或聚酯树脂制成。压缩强度取决于材料，典型范围为15至100 N/mm²。估算每条导向条的最大载荷，可按：侧向力 / 投影面积 × 0.75。

适用领域

• 静态
• 动态
• 单作用
• 双作用
• 直线运动
• 旋转运动
• 振荡运动

主要用途
用于液压与气动动态工况中的导向。

材料

• 织物基层复合材料
• 聚合物
• PTFE
• 填充 PTFE
• 热塑性材料
• UHMW-PE

技术参数（按材料）

• PTFE：温度 -200°C / +260°C（视材料而定）；速度最高 10 m/s；压力：-
• 热塑性：温度 -200°C / +120°C（视材料而定）；速度最高 2 m/s；压力：-
• 织物基：温度 -40°C / +130°C（视材料而定）；速度最高 1 m/s；压力：-

注意
温度、速度和压力的最大值不可同时适用，并随材料和介质而变化。

技术规格

• 典型压缩强度范围：15 至 100 N/mm²（视材料而定）
• 典型材料：PTFE、填充 PTFE、热塑性材料、织物增强酚醛或聚酯树脂、UHMW-PE
• 温度范围（视材料而定）：PTFE 可达 +260°C；热塑性材料可达 +120°C；织物基可达 +130°C
• 最高速度（视材料而定）：PTFE 可达 10 m/s，热塑性材料可达 2 m/s，织物基可达 1 m/s
• 典型应用：液压和气动动态系统中的活塞或杆导向
