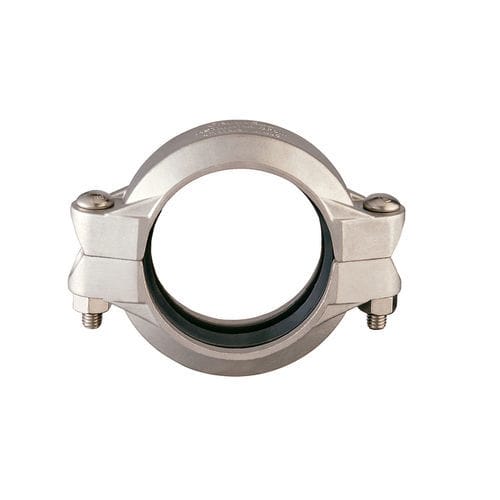

挠性波纹管连接头 Figure 405

概述
Grinnell Figure 405 柔性接头采用 316 不锈钢制造，为管路系统提供轴向和横向的柔性补偿。适用于腐蚀性环境，耐压等级视管径和壁厚而定，最高可达 51.7 bar（750 psi）。在美国和加拿大不可用。

产品信息

• 产品类型：柔性接头
• 型号：Figure 405
• 材质：316 不锈钢
• 尺寸：DN25 至 DN200（1 至 8 in.）
• 耐压等级：最高 51.7 bar（750 psi），视管径和壁厚而定
• 区域供应：在美国和加拿大不可用

特点

• 可用尺寸：1"（DN25）至 8"（DN200）
• 提供必要的柔性以适应管道的差动位移
• 316 不锈钢结构，适用于腐蚀性环境
• 耐压能力最高 51.7 bar（750 psi），视管径和壁厚而定
• 比螺纹、焊接或法兰安装更快捷、更简便
• 可配多种垫片类型以满足不同应用需求

优势

• 可靠：Grinnell 的接头与联轴器在多个世代中被广泛采用
• 产品组合广泛：属于 Johnson Controls 针对机械和消防保护应用的产品系列
• 厂商支持：行业领先的保修与技术资料（参见条款与条件及数据表 G565）

技术规格

• 型号 / 名称：Figure 405
• 材质：316 不锈钢
• 耐压等级：最高 51.7 bar（750 psi）— 详情见数据表 G565
• 尺寸：DN25 至 DN200（1 至 8 in.）
• 产品类型：柔性接头
• 区域供应：在美国和加拿大不可用
• 功能：提供柔性以适应差动位移
• 垫片：可提供多种垫片类型
• 安装：比螺纹、焊接或使用法兰更快捷简便
