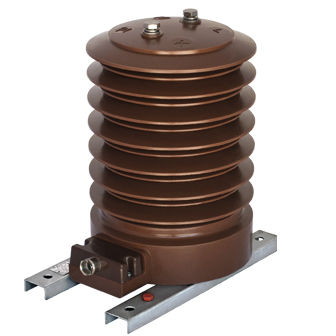

测量变压器 AFK series
电流树脂浇注用于外部

测量变压器
测量变压器
添加到我的收藏夹
添加到产品对比表


产品规格型号

类型
测量, 电流
构造
树脂浇注
应用
用于外部, 用于防护
用电规格
中电压
安装类型
落地式
其他特性
频率, 次级, 初级, 真空浸渍
功率

最多: 0.03 kVA
(0.0408 hp)

最少: 0.0013 kVA
(0.0018 hp)

主电流

最多: 1,200 A

1 A, 5 A

最少: 5 A

产品介绍

我们的生产计划还包括支持户外安装型电流变压器。 该树脂具有环脂和室外防性。 由于它是真空浸渍和固化的长期热 控制周期, 因此获得一种具有高电气和机械品质的绝缘材料,抗紫外线和跟踪、侵蚀和老化效果的绝缘材料。 为了增加蠕变年龄距离, 绝缘体配备了双棚,其形状经过多年的 研究已经确定。 它们包含多达五个核心用于收入计量和保护目的,由 高品质硅胶镍钢层压材料制成。 如果要求 1:2 重新连接,可以通过将 重新连接杆安装到主端子上,或者通过在二级线圈上安装中间端子来实现。 设备的最高电压 (千伏) 12 24 36 额定绝缘水平 (千伏) 12/28/75 24/50/125 36/70/170 额定初级电流 (A) 5 至 1200 额定次电流 (A) 5 或 1 测量芯的精度等级 0.1; 0.2S: 0.2:0.5S; 0.5:1: 3 仪器安全系数 5 或 10 额定测量芯负荷 (VA) 1.25 至 30 保护芯精度等级 5P; 10P 精度限值系数 5 或 10 或 15 或 20 额定保护芯负荷 (VA) 1.25 至 30 内核数 1 额定频率 (Hz) 162/3:50:60 额定热短时间电流 (KA) Ih = 100-300 x 在(最大 80) 额定动态电流(KA)中,伊丁 ■ 2.5 x 第 I 类绝缘重量(公斤)26 28 38 爬行距离(毫米)545 745 1055 每千伏线路到线路电压蠕变 4.54 3.1 2.93 悬臂强度(N)> 5000

---

PDF产品目录

该产品还没有PDF产品手册

查看TWB SA的所有产品目录

TWB SA 的其他产品

Medium Voltage Instrument Transformers/OUTDOOR-CURRENT
