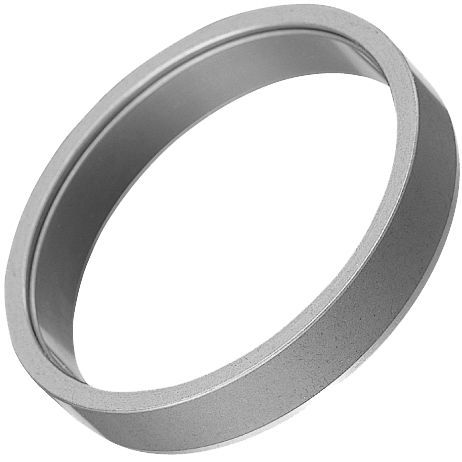

钢夹固环 EL series

基本要素简单，可进行最适设计。 ・结构简洁，轻量，仅需必要的安装空间。 ※客户需准备加压法兰，压套，固定螺栓。 ※外环加压为基本。在此场合，安装时轮毂无移动。 ※无定心功能，轮毂部需设置导向部。 标准规格 · 螺栓紧固程度和要安装的动力锁EL 的数量可以自由选择，从而根据所需的紧固力实现最佳设计。 ·因为是完全的圆环形状，所以动态平衡性也很好。 ·因为价格低廉，所以也适合大量使用的情况。 ·不管是国内还是国外，很多厂家都有产品，是互换性很高的系列。 有关加压装置的设计，请参阅此处。 适用轴径:Φ10~Φ150 扭矩范围：6.9～10500N·m 适用公差：轴：Φ10~38 h6 Φ40 或以上 h8轮毂孔：Φ10~38 H7 Φ40 或以上 H8 应用曲面粗糙度:Ra0.8
