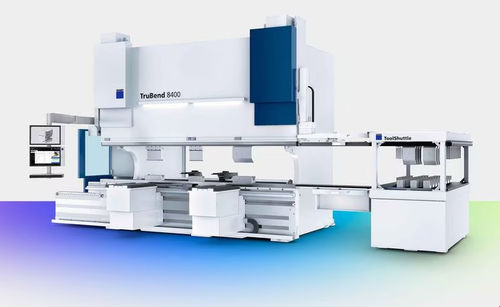

液压压弯机 TruBend 8000

CNC数控机械手串联

概述
TruBend 8000 系列为大型折弯机，适用于折弯长件、重件和复杂工件。该系列提供多种吨位与长度配置，支持上置、串联（tandem）和下置方案，以实现更长的折弯长度和更高的吨位，同时兼顾加工精度和操作舒适性。

主要卖点

• 配置灵活：丰富的定制与自动化选项，可根据生产需求进行配置。
• 大尺寸能力：上置与串联设计支持高载荷及长折弯长度。
• 高折弯力：机型覆盖约 2,300–10,000 kN 的折弯力范围（视型号而定）。
• 搬运便捷：大喉口深度与支撑配件便于大型工件装夹与搬运。
• 投资保障：提供服务与维护方案以支持长期运行。

角度精度与测量
角度精度通过 ACB Laser、ACB Wireless（上模内传感盘）、Operator Controlled Bending (OCB) 以及 TCB（Thickness Controlled Bending）软件等系统保障，减少厚板或大型工件的返工。

重载（HD）选项
重载选项包括折弯辅助装置、无级可调支撑托架（承载可达 300 kg）、加固型后挡料以及串联/下置方案，以应对高折弯力并实现符合人体工程学的重件处理。

操作、自动化与软件
采用 T‑8000 S 多点触控控制，支持 MobileControl / MobileControl Pro。自动化选项包含 Starmatik 机器人解决方案、料库连接、对中站、夹持器、换刀器与再夹持站。软件如 TruTops Boost 和 TecZone Bend 可加速弯曲编程与 NC 生成。

设备亮点

• ACB Wireless 角度测量（上模内置传感盘）
• ACB Laser（光学无接触角度测量）
• 可调弯曲补偿（crowning），调节步距 250 mm
• 最多 6 轴 CNC 后挡料；重载后挡料具备更长行程
• 下模位移可实现同一工具完成两种弯曲工序
• On‑Demand Drive 按需驱动以节省能耗并降低噪音
• LED 工作区照明与 ToolShuttle 工具库选项

应用场景

• 折弯超大/超重工件（长格式，高吨位）
• 折弯长而薄工件与深嵌套件
• 站式与串联折弯，可实现合并长度约 16 m
• 重载折弯配合人体工学辅助装置

技术参数示例

• 折弯力：2,300–10,000 kN（视机型而定）
• 折弯长度：示例 3,230 mm / 4,420 mm / 6,120 mm / 7,050 mm / 8,050 mm
• 立柱间距（示例）：2,510 mm — 7,050 mm
• 滑块到台面最大距离：最多约 1,000 mm（部分型号为 820 mm）
• 可用装模高度：典型值 880 mm
• 喉口深度：典型值 620 mm（部分型号 420 mm）
• 操作界面：T‑8000 S 多点触控系统
• Y 轴最大速度（加工）：约 8–10 mm/s
• 示例尺寸（TruBend 8230）：长 ≈ 5,318 mm；宽 ≈ 2,830 mm；高 ≈ 3,970 mm；重量 ≈ 25,000 kg
