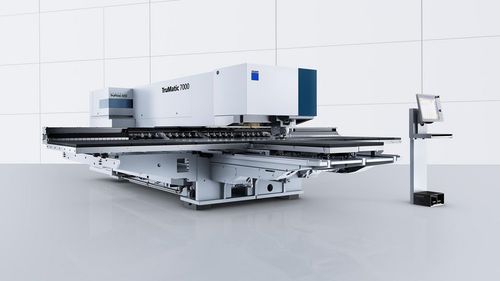

CNC数控冲床 TruMatic 7000 series

液压电动金属薄板

概述
TRUMPF TruMatic 7000 是一款高产能的冲裁‑激光复合机，将电液冲压与 CO2 激光（TruFlow 4000）集成，提供精确边缘、高灵活成形和高产出。机型有大格式和中格式，并可与 SheetMaster、ToolMaster 等实现全自动上下料与分拣。

主要优点

• 动态下模（active die）实现无划痕的冲裁与下方激活的成形冲程，扩展成形能力。
• TruFlow 4000 CO2 激光（最大 4000 W）保证高精度切割与优异的边缘质量。
• 附加激光轴提升生产率并改善材料利用率。
• 自动喷嘴更换器实现切割喷嘴的快速、自动更换，提升自动化运行效率。
• 受传感器保护的零件取出翻板，确保安全且可重复的零件排出。
• 自动化解决方案（SheetMaster、ToolMaster、SortMaster、GripMaster）提高产能利用率，减少人工搬运。

应用
TruMatic 7000 可加工精细轮廓、薄壁精密件和较大外壳。典型工艺包括冲裁、成形、滚压成形、螺纹成形、激光边缘倒角、MultiBend 及多工序组合，常可实现零或极少后处理。

技术参数（摘要）
格式：大 / 中。外形尺寸（宽 x 深 x 高）：10190 x 8898 x 2328 mm（大）｜10190 x 8450 x 2328 mm（中）。冲裁节拍（E = 1 mm）：最高 1200 1/min。标记速度：最高 3000 1/min。工作范围（大 格式 冲裁/激光 X x Y）：3050 x 1550 mm（中：2500 x 1250 mm）。组合加工工作范围 X x Y：2500 x 1550 mm（中 Y 1250 mm）。最大板厚：钢/不锈钢 8 mm，铝 6 mm。最大工件重量：280 kg（大）/ 200 kg（中）。最大冲裁力：220 kN。MultiTool 换模时间：0.3 s。示例刀具位：大格式可达 21 把刀 + 4 夹具。激光：TruFlow 4000，最大 4000 W。零件取出翻板最大尺寸：500 x 500 mm。生产平均功耗（TruFlow 4000）：28.5 kW；自动关机功耗：1.5 kW。

配置与选项（部分）

• 动态下模（无划痕冲裁与成形）
• 适用于敏感材料的刷板或滚珠板
• 自动喷嘴更换器
• 智能功能：Smart Load、Smart Unload、Smart Punch Monitoring
• 软件与互联：TruTops Boost、Oseon、OPC UA 接口
• 集成平整与簇状工具
• 自动化选项：SheetMaster、ToolMaster、SortMaster Box、GripMaster
