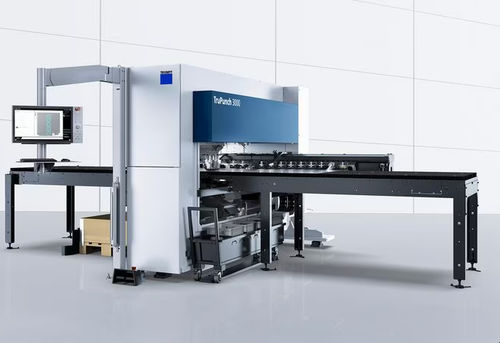

自动化冲床 TruPunch 3000 series

电动金属薄板冲压

概述
TruPunch 3000 是一款多功能冲压与成形设备，可实现零件的完整加工并保证无划痕。全电动 DeltaDrive 驱动与自动化选件支持高产出、短换模时间、降低能耗并节省占地（最多约 25%）。

主要特点

• 生产率与柔性：可选标准版或 DeltaDrive 性能包；快速 MultiTool 更换适用于系列生产。
• 无划痕搬运：可降式下模及毛刷/滚珠台减少表面损伤与报废。
• 紧凑设计：与同类机床相比，安装占地可减少约 25%。
• 能效高：全电动驱动显著降低能耗与运营成本。

Delta Drive 与性能包

• 标准配置：165 kN 冲裁力，650 冲程/分钟 — 适用于中等规格的经济型完整加工。
• DeltaDrive 性能包：180 kN 冲裁力，800 冲程/分钟 — 适用于追求最高产能和高零件密度的批量生产。

自动化与装料/下料

• 支持 SheetMaster、SortMaster Compact 及灵活小车系统等自动化解决方案，可实现多班次运行而无需额外人工。
• 大型零件翻板可实现最大 400 x 600 mm 的自动下料；固定冲裁溜槽适用于最大 180 x 180 mm 的零件。
• 分拣功能：可将最大 180 x 180 mm 的零件自动分拣至中间缓存与箱体。
• 集成平整功能：机床功能与工装在冲裁过程中校正平整度，减少后工序。

技术数据（中等规格 vs 大规格 对比）
宽度：6282 mm（中等） | 7644 mm（大规格）
深度：6548 mm（中等） | 7666 mm（大规格）
高度：2200 mm（两者）
冲压 (E = 1 mm)：800 1/分钟（中等） | 690 1/分钟（大规格）
刻印：1000 1/分钟（两者）
X 轴冲压行程：2500 mm（中等） | 3000 mm（大规格）
Y 轴冲压行程：1250 mm（中等） | 1550 mm（大规格）
最大板材厚度：6.4 mm（两者）
最大工件重量：150 kg（中等） | 230 kg（大规格）
最大冲裁力：180 kN（两者）
MultiTool 更换时间：0.5 s（两者）
模具 / 夹具数量：18 / 2（中等） | 21 / 3（大规格）
最大工件尺寸 — 翻板下料：400 x 600 mm（两者）
最大工件尺寸 — 固定溜槽（带移位台）：180 x 180 mm（两者）
生产中平均功率消耗：3.3 kW（两者）
启用自动关机时平均功率：0.5 kW（两者）

配备与技术规格

• 型号：TruPunch 3000（中等规格 / 大规格）
• 驱动：全电动 DeltaDrive（专利飞行式冲头）
• 冲裁力：最高可达 180 kN（视配置而定）
• 冲压频率：最高可达 800 1/分钟（DeltaDrive 性能包，中等规格）
• 刻印速率：最高可达 1000 1/分钟
• X 轴工作范围：2500 mm（中等） / 3000 mm（大）
• Y 轴工作范围：1250 mm（中等） / 1550 mm（大）
• 最大板厚：6.4 mm
• 最大工件重量：150 kg（中等） / 230 kg（大）
• MultiTool 更换时间：0.5 s
• 模具位数：18 / 21（视规格）
• 下料方式：大型下料翻板（至 400 x 600 mm）与固定溜槽（180 x 180 mm）
• 工作台选项：可降式下模、毛刷台或滚珠台
• 自动化选项：SheetMaster、SortMaster、ToolMaster 等
• 功率消耗（参考值）：生产中约 3.3 kW；自动关机时约 0.5 kW
