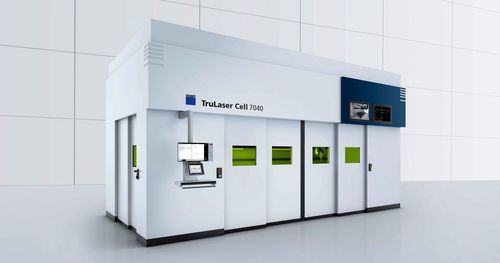

光纤激光切割机 TruLaser Cell 7040

2D激光3D激光用于金属

概述
TruLaser Cell 7040 是一款模块化的3D激光系统，用于平面和立体零件以及管件的切割、焊接和激光金属熔覆。模块化设计与后装配选项可根据不同生产布局和变化的工艺需求进行配置。

主要优点

• 高生产率：优良的机床动态性能、FastLine Cell（飞行穿孔）与动态切割光学组件可缩短循环时间。
• 操作便利：可移动控制面板、MobileControl 应用以及可选 6D 鼠标，支持更佳的人机工程学操作与快速示教。
• 工艺可靠：X‑Blast 技术确保切割过程更稳健并延长喷嘴寿命。
• 零件质量：工艺表、保证的原始光束调校和 BrightLine Weld 提供更佳的切割与焊接效果。
• 面向工业4.0：现代控制概念与 OPC/UA 接口便于自动化集成。
• 模块化入门与后装能力，可实现定制化配置。

经济高效的生产
飞行穿孔、双工位运转及旋转台选项支持并行上下料以提高产能。玻璃纤维复合材料制的快速前门与可移动工作台可减少非生产时间。

紧凑的占地
可选工作区与集成电柜实现紧凑安装，TruLaser Cell 7040 fiber 在同类机型中树立了紧凑性的标杆。

简单且符合人体工程学的操作
人体工学控制面板可沿机床前侧旋转和移动。光学自动识别实现快速且无误的更换，简化换装流程。

工艺灵活性
2‑in‑1 光纤可通过一根激光光纤实现切割、焊接与激光熔覆；更换加工光学组件即可切换工艺，系统控制自动调整参数。

典型应用

• 汽车原型与预生产用镀锌钢的高质量切割。
• 复杂 2D/3D 零件（外轮廓、孔）的激光切割。
• 三维零件（如风扇叶轮）的激光焊接，减少返工。
• 用于零件修复与涂层的激光金属熔覆（LMD）。
• 结合自动化、VisionLine 与多焦点光学的 Tailor Welded Blanks 加工以提升精度与焊缝质量。

技术参数

• 型号版本：TruLaser Cell 7040 fiber
• 轴行程 X：4000 mm
• 轴行程 Y：1500 mm 或 2000 mm
• 轴行程 Z：750 mm 或 1000 mm
• B 轴行程：±135°
• C 轴行程：n × 360°
• 动态切割光学行程：±9 mm
• 轴最大速度 X/Y/Z（轴向平行）：100 m/min
• 最大同时轴速度：173 m/min
• B/C 轴最大速度：90 1/min
• 最大轴加速度：X 9 m/s²；Y/Z 10 m/s²；动态光学 40 m/s²；B 200 rad/s²；C 100 rad/s²
• 定位精度（线性轴 X,Y,Z）：0.08 mm
• 定位精度（回转轴 B）：0.015°
• 最大激光功率：3000–6000 W
• 可用激光器：TruDisk、TruFiber
