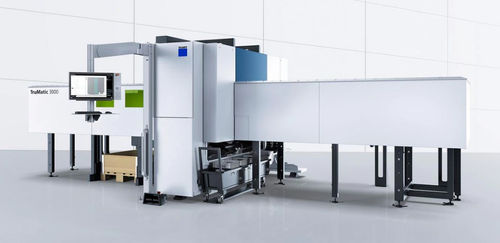

激光切割机 TruMatic 3000

用于金属金属薄板CNC数控

产品概述 TruMatic 3000 fiber 是一台冲裁‑激光复合机，集冲裁、激光切割、成形与攻丝于一体。通过全电驱冲裁（Delta Drive）与 TruFiber 固体激光器的组合，实现高产能、低能耗和占地小的生产方案。

主要优势

• 多工序一体化：在同一平台上实现冲裁、激光切割、成形与攻丝，无需重新夹具。
• 适合批量生产的零件质量：可降式下模与毛刷台/滚珠台确保敏感零件无划痕加工。
• 自动化便捷：集成零件翻板、分拣方案与可组合自动化系统，支持连续多班生产。
• 能效显著：Delta Drive 与 TruFiber 的组合可显著降低系统能耗与 CO2 排放。

应用

• 复合加工：激光切割轮廓与冲裁形成的特征（翻孔、滚压、阶梯、标记）可在单次工序中完成。
• 高反射材料加工：TruFiber 抗反射能力强，可安全加工铜、黄铜、钛等有色金属。
• 小件高产量制造：具备小件推出功能与自动化分拣、大件自动卸料能力。

自动化与装备亮点

• 自动化选项：SheetMaster（上料/下料/托盘化）、SheetMaster Compact、SortMaster Compact、GripMaster、ToolMaster Linear 及缓冲/分拣系统。
• 工件处理：集成翻板、滑道与中间缓冲；自动分拣可达约 180 x 180 mm；大型工件通过翻板自动下料可达约 400 x 600 mm。
• 质量保护：可降式下模、毛刷台或滚珠台、内置整平功能用于补偿冲裁产生的变形。
• 工艺可靠性：为固体激光优化的通用切割单元、Smart Punch Monitoring 可早期识别冲头断裂。
• 操作与软件：Touchpoint HMI、MobileControl 应用、TruTops Boost 用于编程与计划。

备注 提供标准版与 Delta Drive 性能包（更高冲裁力/速度）两种主要配置。Delta Drive + TruFiber 的组合相较传统复合机可使系统能耗约降低 65%（视配置而定）。

技术规格

• 型号：TruMatic 3000 fiber
• 驱动概念：Delta Drive（全电冲裁驱动）
• 激光：TruFiber 固体激光器（抗反射）
• 版本：Standard 与 Delta Drive Performance
• 冲裁力/速度（标准）：165 kN，约 650 次/分钟
• 冲裁力/速度（Performance）：180 kN，约 800 次/分钟
• 能效：Delta Drive + TruFiber 相较传统方案约减少 65% 系统功率输入
• 零件分拣能力：自动分拣至多约 180 x 180 mm
• 大型零件卸料：翻板卸料至多约 400 x 600 mm
• 适用材料：钢、耐蚀钢与高反射有色金属（铜、黄铜、钛）
• 自动化兼容：SheetMaster、SortMaster Compact、GripMaster、ToolMaster 等
• 工艺功能：整平、微件排出、废屑输送
• 软件与接口：TruTops Boost、Touchpoint HMI、MobileControl，支持 OPC UA
