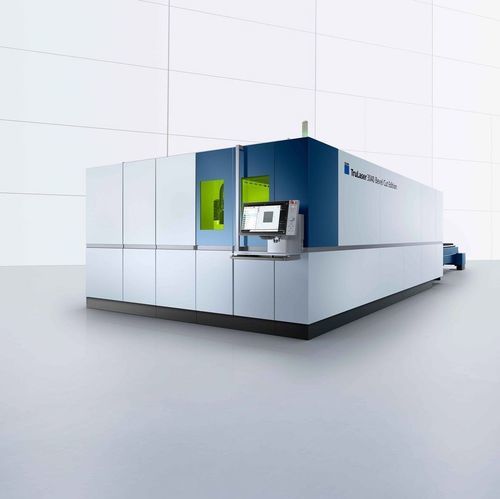

光纤激光切割机 TruLaser 30 Bevel Cut series

2D激光用于铝用于不锈钢

概述
TruLaser 3000 系列 Bevel Cut Edition 为内置斜切功能的 2D 激光切割系统。切割单元可倾斜以实现工件边缘的坡口、埋头孔和角度切割，最大可达 50°，可在机上对薄板和厚板直接加工坡口（视应用而定）。当斜切件占比约 5% 以上时具备经济性，并可减少后续加工步骤与装配成本。

主要优势

• 斜切能力达 ±50°，适用于坡口、埋头孔与圆角处理。
• 降低后道工序：减少二次加工，降低装配成本。
• 材料适应性强：结构钢与不锈钢可进行斜切，其他材料采用垂直切割。
• 垂直切割时保留 TruLaser 3000 系列功能：Highspeed Eco、CoolLine、EdgeLine Bevel、BrightLine fiber 等。

应用示例

• 薄板与厚板零件的精确坡口与埋头孔加工。
• 厚结构钢的精细轮廓与坡口切割。
• 不锈钢的高效斜切（如配合氮气切割），同时对其他材料继续使用垂直切割工艺。

功能亮点

• EdgeLine Bevel：在机上编程并切割坡口、埋头孔及倒圆边。
• CoolLine：切割头周边喷水雾冷却，提升厚板结构钢的工艺可靠性并实现更紧凑的排样。
• Nanojoints：最小化固定点以确保工艺可靠并便于零件拆卸与减少返工。
• 碰撞保护与 Smart Collision Prevention：保护切割头并减少微接点使用。
• Smart Rerun：在轻微碰撞或切割缺陷后自动恢复加工，避免停机。
• AdjustLine：根据材料质量变化调整切割工艺以提高可靠性。
• DetectLine 与 Sorting Guide：基于相机的板材定位与拆件/分拣辅助。
• Drop&Cut：通过实时相机图像对余料进行高效利用与布局定位。
• Dot Matrix Code：2D 数据矩阵激光标记，用于零件识别与工艺链集成。
• MobileControl App 与 Touchpoint 界面：远程操作与直观触控人机界面。
• 数字连接（OPC UA、Oseon）：软件环境集成与工业 4.0 连接。
• BrightLine fiber、PierceLine、集成气体混合器、FlexLine、Highspeed / Highspeed Eco：提高切割质量、加速刺穿并降低气体消耗的工艺功能。

技术数据（概要）
型号 | TruLaser 3040 Bevel Cut | TruLaser 3060 Bevel Cut | TruLaser 3080 Bevel Cut
最大进给速度（同时） | 170 m/min | 170 m/min | 170 m/min
X 轴行程 | 4002 mm | 6067 mm | 8037 mm
X 轴（50° 斜切时） | 3355 mm | 5420 mm | 7470 mm
Y 轴行程 | 2099 mm | 2576 mm | 2576 mm
Y 轴（50° 斜切时） | 1600 mm | 2077 mm | 2077 mm
激光器（示例） TruFiber 12001 - 最大功率 | 12000 W | 12000 W | 12000 W
最大结构钢切割厚度 | 30 mm | 30 mm | 30 mm
扩展包（厚板）后结构钢最大厚度 | 35 mm | 35 mm | 35 mm
结构钢（50° 斜切）最大厚度 | 15 mm | 15 mm | 15 mm
最大不锈钢切割厚度 | 40 mm | 40 mm | 40 mm
扩展包后不锈钢最大厚度 | 50 mm | 50 mm | 50 mm
不锈钢（50° 斜切）最大厚度 | 10 mm | 10 mm | 10 mm
最大铝材切割厚度 | 30 mm | 30 mm | 30 mm
最大铜/黄铜板厚 | 12.7 mm | 12.7 mm | 12.7 mm
生产平均功耗（示例 TruFiber 12001） | 16 kW | 16 kW | 16 kW

附加信息
当斜切件占比约 5% 即可获得经济效益。机上直接加工坡口可减少后续工序，从而降低部件与装配的加工时间与成本。

特征 / 规格（摘要）

• 产品系列：TruLaser 3000 系列 Bevel Cut Edition。
• 斜切能力：可实现 ±50°（最大 50°）的坡口加工。
• 经济性阈值：斜切件占比约 5 % 起。
• 典型坡口适用板厚：可在薄板和厚板上实现至多 25 mm（取决于应用与配置）。
• 激光源选项：TruFiber 12001（最高 12 kW）。
• 结构钢最大切割厚度（垂直切割）：30 mm（扩展包后 35 mm）。
• 结构钢最大切割厚度（50° 斜切）：15 mm。
• 不锈钢最大切割厚度（垂直切割）：40 mm（扩展包后 50 mm）。
• 不锈钢最大切割厚度（50° 斜切）：10 mm。
• 铝材最大切割厚度：30 mm。
• 铜/黄铜最大切割厚度：12.7 mm。
• 最大同时轴速：170 m/min。
• 生产平均功耗（TruFiber 12001 示意）：约 16 kW。
• 代表机型：TruLaser 3040 / 3060 / 3080（X/Y 行程不同）。
